Aperçu Produitsdécoupeuse de brique d'argile

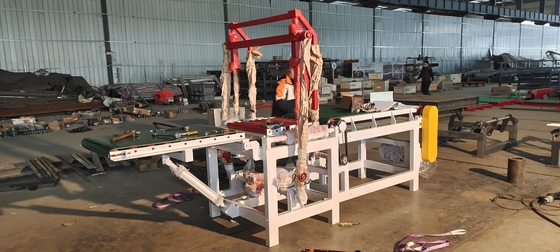

Coupeuse de briques d'argile pour blocs solides et creux à bande de convoyeur plat hautement entièrement automatique

Je suis en ligne une discussion en ligne

Coupeuse de briques d'argile pour blocs solides et creux à bande de convoyeur plat hautement entièrement automatique

Coupeuse de briques d'argile pour blocs solides et creux à bande de convoyeur plat hautement entièrement automatique
Coupeuse de briques d'argile pour blocs solides et creux à bande de convoyeur plat hautement entièrement automatique

Image Grand :  Coupeuse de briques d'argile pour blocs solides et creux à bande de convoyeur plat hautement entièrement automatique

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: BBT
Certification: ISO9001
Numéro de modèle: QTQP
Conditions de paiement et expédition:
Quantité de commande min: 1 série
Prix: USD
Détails d'emballage: Approprié à l'expédition de mer par le conteneur
Délai de livraison: 15 jours
Conditions de paiement: L/C, T/T, Western Union
Capacité d'approvisionnement: 10 ensembles par mois

Coupeuse de briques d'argile pour blocs solides et creux à bande de convoyeur plat hautement entièrement automatique

description de
Nom: coupeuse automatique de briques d'argile pour blocs creux solides, entièrement automatique Brick (de la brique): solide, creux
Niveau d'automatisation: entièrement automatique Mécanisme de raccordement de la tige à manivelle: 7.5kw/h
bande de conveyeur plate: 1.55 Kw Dimensions extérieures de l'équipement: 1335*2885*2870 mm
Mettre en évidence:

Coupeuse de blocs solides et creux

,

Coupeuse de briques d'argile hautement entièrement automatique

,

Coupeuse de briques d'argile

Système de machine de découpe de blocs creux en argile avec équipement de coupe de briques pleines

Coupeuse de briques d'argile pour blocs solides et creux à bande de convoyeur plat hautement entièrement automatique 0

Composition, dessin d'ensemble et principe de fonctionnement



(1) La machine de découpe de briques crues (ci-après dénommée machine de découpe) est principalement composée de trois parties : un dispositif de découpe verticale à bielle-manivelle, un convoyeur à bande plate et un dispositif de nettoyage des fils d'acier.

Le dispositif de découpe verticale à bielle-manivelle est principalement composé d'un motoréducteur, d'une manivelle, d'une bielle, d'un dispositif de levage de fil d'acier et d'un dispositif de tension de fil d'acier.

Le convoyeur à bande plate est principalement composé d'un motoréducteur, d'un châssis, d'une courroie plate et d'un dispositif de tension. Après avoir reçu la boudineuse et après le positionnement photoélectrique, le mécanisme à bielle-manivelle coupe verticalement les boudins en briques crues avec les spécifications requises.

(2) Dessin d'ensemble de la machine de découpe (voir dessin ci-joint)

(3) Principe de fonctionnement

Après que le convoyeur à bande plate à l'intérieur de la machine a transporté les boudins à la position désignée, la bande transporteuse s'arrête. Après avoir reçu le signal de la mise en place des boudins, le mécanisme à bielle-manivelle coupe verticalement les boudins en briques crues avec les spécifications requises. Les briques crues sont ensuite transférées vers le banc de programmation pour le groupage et le chargement, puis le mécanisme est réinitialisé et entre dans le cycle de service suivant. Pendant le processus de travail, le dispositif de tension du fil d'acier a une fonction d'alarme automatique en cas de rupture de fil.

Coupeuse de briques d'argile pour blocs solides et creux à bande de convoyeur plat hautement entièrement automatique 1

Coupeuse de briques d'argile pour blocs solides et creux à bande de convoyeur plat hautement entièrement automatique 2

Paramètres techniques :

1. Fréquence de coupe maximale : 16 fois/min ;
2. Longueur maximale du boudin : 2,1 mètres ;
3. Hauteur de coupe maximale : 300 mm ;
4. Largeur de coupe maximale : 600 mm ;

Coupeuse de briques d'argile pour blocs solides et creux à bande de convoyeur plat hautement entièrement automatique 3
