Aperçu Produitsdouble mélangeur d'axe

TWJH550 Tamis filtrant pour mélangeur à double arbre automatique approuvé ISO9001

Je suis en ligne une discussion en ligne

TWJH550 Tamis filtrant pour mélangeur à double arbre automatique approuvé ISO9001

TWJH550 Tamis filtrant pour mélangeur à double arbre automatique approuvé ISO9001
TWJH550 Tamis filtrant pour mélangeur à double arbre automatique approuvé ISO9001 TWJH550 Tamis filtrant pour mélangeur à double arbre automatique approuvé ISO9001 TWJH550 Tamis filtrant pour mélangeur à double arbre automatique approuvé ISO9001 TWJH550 Tamis filtrant pour mélangeur à double arbre automatique approuvé ISO9001 TWJH550 Tamis filtrant pour mélangeur à double arbre automatique approuvé ISO9001 TWJH550 Tamis filtrant pour mélangeur à double arbre automatique approuvé ISO9001 TWJH550 Tamis filtrant pour mélangeur à double arbre automatique approuvé ISO9001

Image Grand :  TWJH550 Tamis filtrant pour mélangeur à double arbre automatique approuvé ISO9001

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: BBT
Certification: ISO9001
Numéro de modèle: TWJH550
Conditions de paiement et expédition:
Quantité de commande min: 1 ensemble
Détails d'emballage: extrtuder avant de mélangeur de grille par l'expédition de mer de conteneur
Délai de livraison: 15days autour
Conditions de paiement: L/C, T/T
Capacité d'approvisionnement: 10-15 réglé par mois

TWJH550 Tamis filtrant pour mélangeur à double arbre automatique approuvé ISO9001

description de
Diamètre tournant de l'agitation: 550mm Capacité de production: 45-50m3/hr
Vitesse tournante: 30rpm
Mettre en évidence:

Meuleuse automatique à double arbre

,

Mélangeur à double arbre ISO9001

Mélangeur à double arbre avec filtre et tamis

Mélangeur à tamis filtrant TWJH550, équipement de mélange pour chaîne de fabrication de briques d'argile

Mélangeur à double arbre avec filtre et tamis TWJH550, équipement de mélange pour chaîne de fabrication de briques d'argile

TWJH550 Tamis filtrant pour mélangeur à double arbre automatique approuvé ISO9001 0

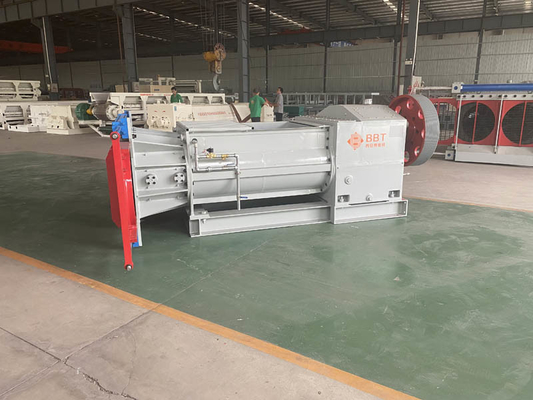

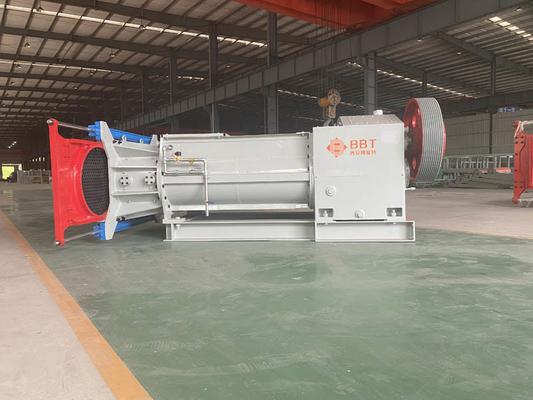

L'extrudeuse mélangeuse à grille frontale TWJH550 est un nouveau produit développé par notre société sur la base de l'absorption de l'expérience avancée de produits similaires à l'étranger, et elle occupe une position de leader parmi les produits similaires en Chine.

La fonction du mélangeur à grille frontale : homogénéiser et mélanger les matières premières par agitation biaxiale ; Grâce à l'extrusion de la filière, renforcer la pénétration mutuelle de l'eau entre les matières premières et améliorer la plasticité des matériaux.

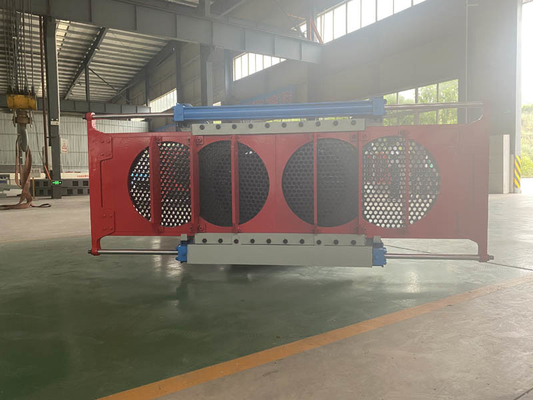

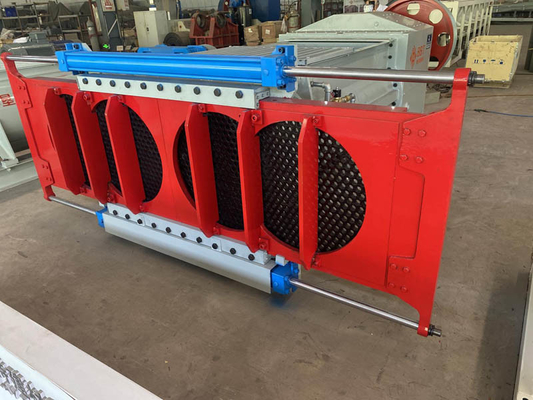

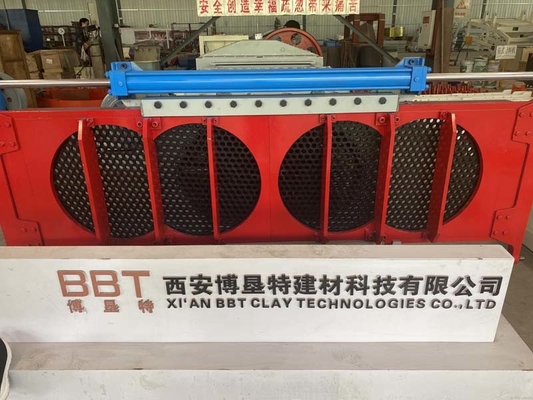

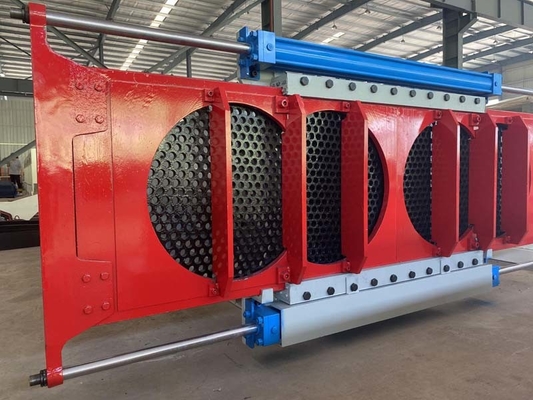

Il est équipé d'une plaque maillée pour augmenter la résistance, améliorant ainsi l'efficacité du pétrissage des matières premières, et peut filtrer les racines d'herbe et l'écorce dans le sol, réduisant le blocage du moule de la machine à briques et la probabilité de rupture du fil d'acier de la machine de découpe de l'ébauche.

Il est particulièrement adapté aux produits de haute qualité à parois minces.

Le gabarit est contrôlé par un système hydraulique, ce qui permet de nettoyer et de remplacer rapidement le gabarit et d'améliorer l'efficacité de la production.

TWJH550 Tamis filtrant pour mélangeur à double arbre automatique approuvé ISO9001 1



Principe de fonctionnement et caractéristiques structurelles:

La puissance est entraînée par le moteur via le réducteur et la paire d'engrenages de la boîte de vitesses pour entraîner les deux arbres du mélangeur à tourner dans des directions opposées. Les deux arbres sont respectivement équipés de couteaux agitateurs avec des directions opposées. Le couteau agitateur fait que le matériau se retourne, cisaillé et se mélange par convection ; en même temps, le système de pulvérisation d'eau pulvérise de l'eau nébuleuse sur le matériau et le mélange avec celui-ci. Avec la rotation de l'arbre d'agitation, la pale d'agitation agite, mélange et homogénéise en continu les matières premières, et pousse en continu les matières premières vers l'orifice d'alimentation du cylindre d'étanchéité. Après que la matière première entre dans le cylindre scellé, sa densité augmente continuellement en raison de l'influence de la compression volumétrique de la tête du compresseur. Au cours de ce processus, l'effet de pétrissage entre les matériaux de boue améliore encore l'effet d'homogénéisation sur les matières premières de différentes propriétés. Sous l'action de la poussée de la filière à vis, la boue est forcée et extrudée en continu de la plaque maillée résistante à l'usure de l'orifice de décharge de la tête du compresseur et tombe dans le processus de production suivant.



La partie principale de cette série d'équipements est principalement composée d'un moteur de transmission, d'un embrayage pneumatique, d'un réducteur à surface de dents dures, d'une boîte de vitesses, d'une cuve d'agitation, d'un arbre d'agitation, d'un couteau d'agitation, d'un cylindre d'étanchéité, d'une filière d'extrusion, d'une tête de compresseur, d'une plaque de tamis, d'une station hydraulique, d'une base et d'autres composants. Il y a une canalisation d'ajout d'eau sur la cuve d'agitation, qui est utilisée pour ajuster la teneur en humidité de moulage des matières premières. Un embrayage pneumatique est disposé entre le moteur et le réducteur, qui est utilisé pour la protection contre les surcharges des démarrages et arrêts fréquents de l'équipement. La tête de coupe et la plaque de tamis de la pale d'agitation sont coulées avec un alliage résistant à l'usure et sont reliées au siège fixe par des boulons à haute résistance, ce qui est pratique pour l'entretien et le remplacement. La filière d'extrusion et les manchons coniques intérieurs et extérieurs sont tous fabriqués en acier allié résistant à l'usure, qui est résistant à l'usure et facile à remplacer.



TWJH550 Tamis filtrant pour mélangeur à double arbre automatique approuvé ISO9001 2



TWJH550 Tamis filtrant pour mélangeur à double arbre automatique approuvé ISO9001 3



TWJH550 Tamis filtrant pour mélangeur à double arbre automatique approuvé ISO9001 4



TWJH550 Tamis filtrant pour mélangeur à double arbre automatique approuvé ISO9001 5



TWJH550 Tamis filtrant pour mélangeur à double arbre automatique approuvé ISO9001 6



Paramètres techniques du mélangeur d'extrusion avant à grille :

Article TWJH-550 TWJH-750
Diamètre de la vis sans fin 550 mm 750 mm
Vitesse de rotation de l'arbre principal ≥30 tr/min ≥30 tr/min
Puissance du moteur 90+5,5 kW 132-160 kW
Diamètre du trou de tamis Construction personnalisée Construction personnalisée
Capacité de production 45-50 m³/h 60-75 m³/h
Poids total de l'équipement 8900 kg 15800 kg

Machine de fabrication de briques d'argile avec mélangeur d'extrusion avant à grille

TWJH550 Tamis filtrant pour mélangeur à double arbre automatique approuvé ISO9001 7



TWJH550 Tamis filtrant pour mélangeur à double arbre automatique approuvé ISO9001 8



Machine mélangeuse d'extrusion à grille avant dans la chaîne de production de briques automatique

TWJH550 Tamis filtrant pour mélangeur à double arbre automatique approuvé ISO9001 9



TWJH550 Tamis filtrant pour mélangeur à double arbre automatique approuvé ISO9001 10



TWJH550 Tamis filtrant pour mélangeur à double arbre automatique approuvé ISO9001 11



TWJH550 Tamis filtrant pour mélangeur à double arbre automatique approuvé ISO9001 12
