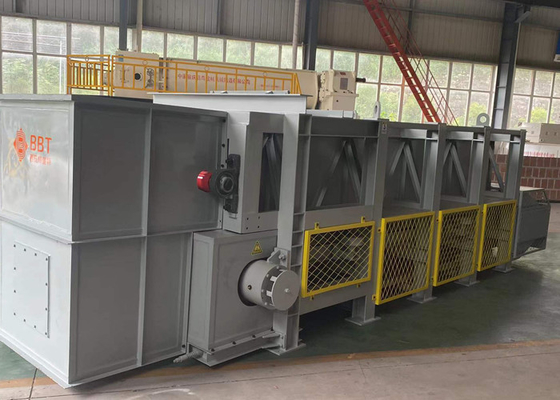

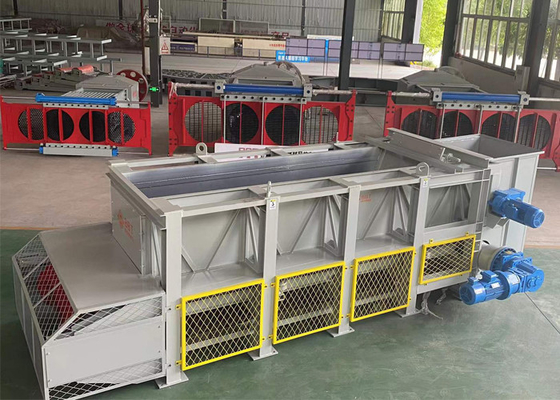

Machine d'alimentation à boîte de type tôle d'acier pour machines d'alimentation à boîte d'usine de fabrication de briques d'argile
Machine d'alimentation à boîte de type tôle d'acier pour usine de fabrication de briques d'argile
L'alimentateur à boîte à plaques est un nouveau produit développé par notre société sur la base de l'absorption de l'expérience avancée de produits similaires à l'étranger, et il occupe une position de leader parmi les produits similaires en Chine.
Machine d'alimentation à boîte de type tôle d'acier pour machines d'alimentation à boîte d'usine de fabrication de briques d'argile
Principe de fonctionnement et caractéristiques structurelles
La puissance de l'alimentateur à plaques est entraînée par le moteur du dispositif de transmission, et après avoir été ralentie par le réducteur, la puissance est transmise à l'arbre d'entraînement. À ce moment-là, les deux pignons montés sur l'arbre d'entraînement tournent avec l'arbre d'entraînement. les deux chaînes s'engrenant avec les pignons de tête et de queue se déplacent également vers l'avant avec la rotation du pignon d'entraînement et de la roue arrière, et la plaque de chaîne est installée sur la chaîne pour se déplacer de manière synchrone avec la chaîne.
La fonction de la plaque de chaîne est de supporter tout le poids du matériau. Avec le mouvement de la chaîne, la plaque de chaîne complète également le processus de transport du matériau.

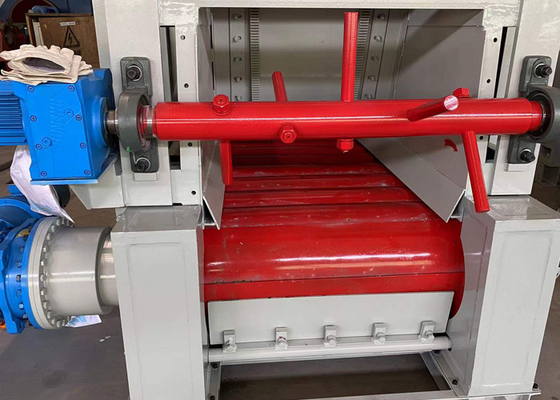

La vanne peut être levée et abaissée manuellement pour contrôler la quantité de matériau déchargée, le racleur au fond peut nettoyer les matières premières collées sur la plaque de chaîne, et la tige d'alimentation est entraînée par le moteur et ralentie par le réducteur pour faire fonctionner le matériau de manière plus uniforme et en douceur.
L'alimentateur à plaques est principalement composé des composants suivants :
Système de transmission : moteur électrique, réducteur, arbre d'entraînement, arbre mené, pignon, plaque de chaîne.
Autres dispositifs : vanne de silo, racleur, système d'alimentation, bâti, silo, protection.
Machine d'alimentation à boîte de type tôle d'acier pour machines d'alimentation à boîte d'usine de fabrication de briques d'argile
Paramètres techniques de l'alimentateur à boîte de briques d'argile rouge entièrement automatique :
| Article |
Spécification |
| Capacité de production |
10-50m3/h |
| Distance centrale entre le pignon d'entraînement et de tension |
4500mm |
| Distance centrale de la voie de déplacement de la chaîne |
1175mm |
| Poids |
6200kg |
| Dimensions |
6015*2500*1750 mm |
| Puissance |
4+4kw |
Machines d'alimentation à boîte de chaîne de production de briques d'argile
