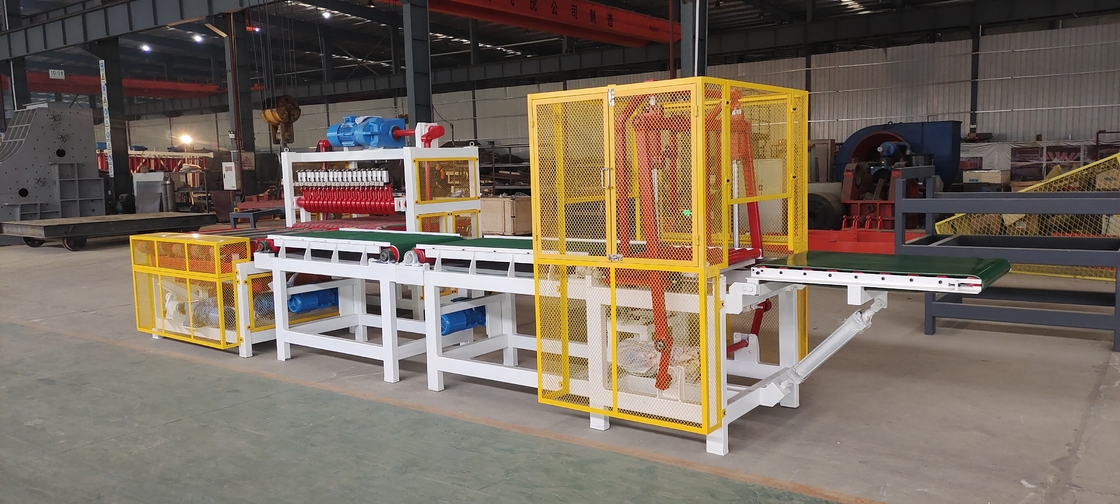

système de machine de coupe de blocs creux en argile avec équipement de coupe de briques solides

système de machine de coupe de blocs creux en argile avec équipement de coupe de briques solides

Machines de découpe de briques d'argile de composition, dessin et principe de fonctionnement

(1) La machine de découpe de briques vertes (ci-après dénommée machine de découpe) est principalement composée de trois parties:appareil de nettoyage à bande transporteuse plate et à fil d'acier.

Le dispositif de découpe verticale à manivelle est principalement composé d'un moteur d'engrenage, d'une manivelle, d'une tige de raccordement, d'un dispositif de levage de fil d'acier et d'un dispositif de tension de fil d'acier.

Le convoyeur à bande plat est principalement composé d'un moteur à engrenages, d'un châssis, d'une courroie plate et d'un dispositif de tension.le mécanisme de la tige à manivelle coupe verticalement les bandes de boue en briques vertes avec les spécifications requises.

(2) Dessin de contour de la machine de découpe (voir le dessin ci-joint)

(3) Principe de fonctionnement

Après que la bande transporteuse plate à l'intérieur de la machine ait transporté les bandes de boue à la position désignée, la bande transporteuse cesse de fonctionner.le mécanisme de la tige de raccordement à manivelle coupe verticalement les bandes de boue dans la brique verte avec les spécifications requisesLes briques vertes sont ensuite transférées au banc de programmation pour le regroupement et le chargement, puis le mécanisme est réinitialisé et passe au cycle de travail suivant.le dispositif de tension du fil d'acier a une fonction d'alarme automatique pour la rupture du fil.

Machines et appareils pour la découpe de briques d'argile

Paramètres techniques:

1Fréquence de coupe maximale: 16 fois/min;
2La longueur maximale des bandes de boue: 2,1 m;
3. hauteur de coupe maximale: 300 mm;
4. largeur de coupe maximale: 600 mm;

Les États membresJe ne sais pas.ANBBTLa société a été créée en 2005 par la société CLAY TECHNOLOGIES CO., LTD.

BBTfourniture de machines entièrement automatiques de fabrication de briques d'argileet équipements

1Machines et appareils de traitement des matières premières

Coiffeur à courroie, boîte d'alimentation, broyeur à rouleaux, broyeur fin, broyeur à mâchoires, broyeur à marteaux humides, mélangeur à double arbre, mélangeur à extrusion à broyage avant...

2. machine de moulage de briques

Extrudeuse sous vide, machine à couper les briques automatique...

3Système automatique de fabrication de briques

Machine de chargement et de déchargement de briques, système automatique de fabrication de briques, machine d'empilement de briques, machine de pose de briques robotisée, machine d'emballage de briques...

4. sécheuse à briques et équipement de four

Système de combustion entièrement automatique, équipement...

5- Assistance technique à la conception et à la construction de projets de fabrication de briques entièrement automatiques dans différents pays.

Projet de four de tunnels en briques automatiques, sécheuse de tunnels, sécheuse à chambre à une seule couche...
