Nouveau équipement technique pour le mélange de briques d'argile

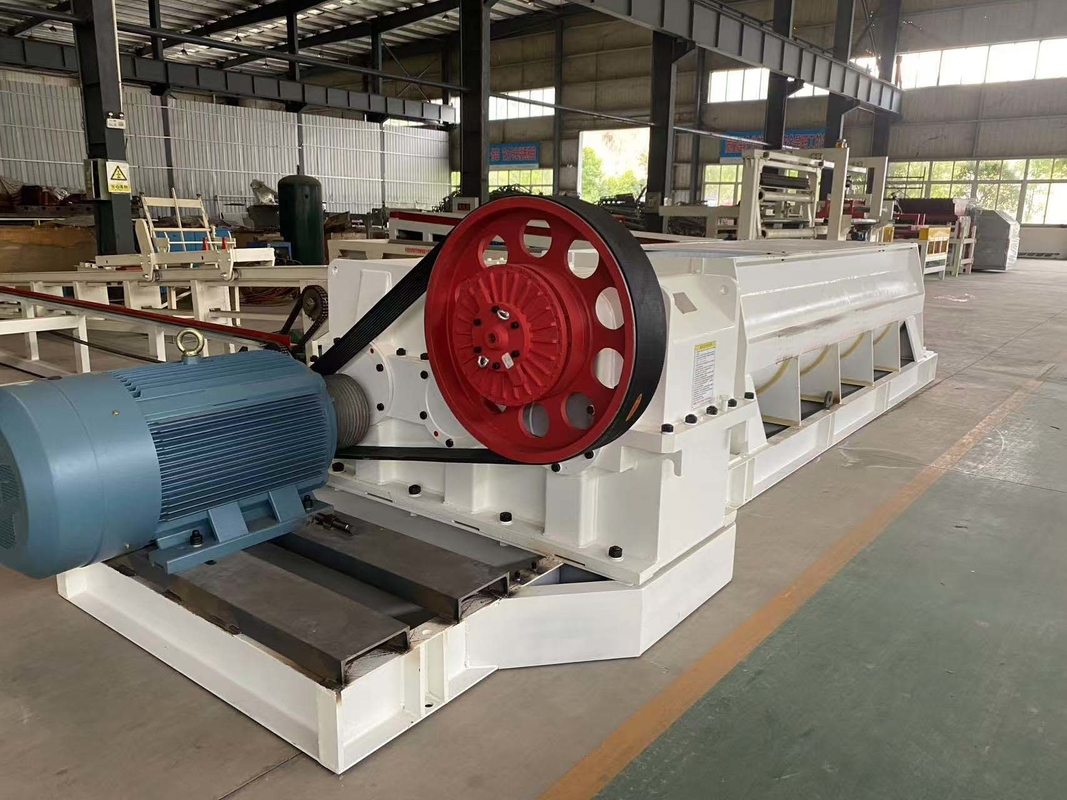

Nouvel équipement technique de mélange de briques d'argile, mélangeur d'usine de blocs, mélangeur à double arbre

Le mélangeur extrudeur à double arbre modèle TWGD est un nouveau produit développé par notre société sur la base de l'absorption de l'expérience avancée de produits similaires à l'étranger, et il occupe une position de leader parmi les produits similaires en Chine. Cette machine est un équipement de traitement des matières premières, adapté aux chaînes de production de briques cuites avec de l'argile, du schiste, du terril de charbon et des boues comme principales matières premières. Il est principalement utilisé pour l'agitation, l'extrusion et le pétrissage des matériaux mélangés et de l'eau afin d'améliorer la plasticité et la capacité de formage des matières premières. Il présente les caractéristiques d'une agitation uniforme, d'une forte capacité de charge, d'une longue durée de vie et d'une large gamme d'applications.

Paramètres techniques du mélangeur à double arbre :

Principe de fonctionnement et caractéristiques structurelles du mélangeur à double arbre

Principe de fonctionnement

La puissance entraîne les deux arbres du mélangeur à tourner dans des directions opposées grâce au réducteur et à la paire d'engrenages de la boîte de vitesses. Les deux arbres sont respectivement équipés de couteaux d'agitation avec des directions opposées.

Le couteau d'agitation fait basculer, cisailler et convecter le matériau ; en même temps, le système de pulvérisation d'eau pulvérise de l'eau nébuleuse sur le matériau et le mélange avec celui-ci. Avec la rotation de l'arbre d'agitation, la pale d'agitation agite, mélange et homogénéise en continu les matières premières, et pousse en continu les matières premières vers l'orifice d'alimentation du cylindre d'étanchéité. Après que la matière première entre dans le cylindre scellé, sa densité augmente continuellement en raison de l'influence de la compression volumétrique de la tête du compresseur. Au cours de ce processus, l'effet de pétrissage entre les matériaux de boue améliore encore l'effet d'homogénéisation sur les matières premières de différentes propriétés. Sous l'action de l'alésoir d'extrusion, les matériaux de boue sont forcés et continuellement pressés par l'orifice de décharge de la tête du compresseur. Il y a une paire de racleurs de boue en rotation relative au niveau de l'orifice de décharge, afin de couper l'anneau de boue continuellement extrudé en morceaux uniformes et de les faire tomber dans le processus de production suivant.

Caractéristiques structurelles du mélangeur de briques

La partie principale de cette série d'équipements est principalement composée d'un moteur de transmission, d'un embrayage pneumatique, d'un réducteur à dents de type dur, d'une boîte de vitesses, d'une cuve d'agitation, d'un arbre d'agitation, d'un couteau d'agitation, d'un cylindre d'étanchéité, d'un alésoir à vis, d'une tête de compresseur, d'une truelle, d'une base et d'autres parties. Il y a une canalisation d'ajout d'eau sur la cuve d'agitation, qui est utilisée pour ajuster la teneur en humidité des matières premières. Un embrayage pneumatique est disposé entre le moteur et le réducteur, ce qui peut réaliser le démarrage à vide du moteur et assurer également une protection contre les surcharges. La tête de coupe et la truelle de la pale d'agitation sont coulées avec des alliages résistants à l'usure et sont reliées au siège fixe par des boulons à haute résistance, ce qui est pratique pour l'entretien et le remplacement. L'alésoir d'extrusion et les manchons coniques intérieurs et extérieurs sont tous fabriqués en acier allié résistant à l'usure, qui est résistant à l'usure et facile à remplacer.

Usine de fabrication de briques d'argile, machines mélangeur à double arbre

BBT fournit de l'argile rougeprojet de fabrication de briquesmachines et équipements

équipement clé :
TWPM Broyeur à cuve humide
TWJH Mélangeur filtre
GD Alimentateur à boîte
TRA Concasseur à rouleaux à double dents
TWGD Mélangeur à double arbre
