Appareils d'alimentation en matières premières de type acier à chaîne pour usines de fabrication de briques d'argile

Alimentateurs de matières premières Type de chaîne en acier de la machine d'alimentation en boîte pour la fabrication de briques d'argile

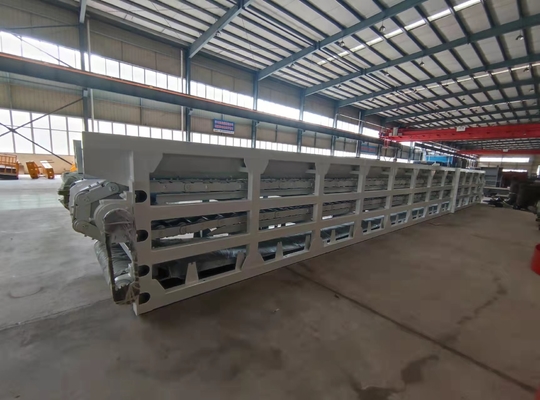

Alimentateur en boîte de type chaîne en acier modèle TCNL

L'alimentateur à plaques TCNL4.5/1000 est un nouveau produit développé par notre société sur la base de l'absorption de l'expérience avancée de produits similaires à l'étranger, et il occupe une position de leader parmi les produits similaires en Chine. La machine est raisonnable en structure, stable en fonctionnement, faible taux de défaillance et facile à utiliser et à entretenir. Ce produit est largement utilisé dans les industries minières, des matériaux de construction, de la métallurgie et autres pour réaliser une alimentation et un dosage uniformes, et peut également être utilisé dans d'autres occasions où des matériaux en blocs pointus similaires sont alimentés uniformément.

Alimentateur en boîte de briques de main performance

Capacité de production : 10-50 m3/h

Distance centrale entre le pignon d'entraînement et de tension : 4500 mm

Distance centrale de la voie de déplacement de la chaîne : 1175 mm

Poids : 6200 kg

Dimensions : 6015*2500*1750 mm

Puissance : 4kw

Optionnel

1. Sélection du sens de transmission : entraînement droit/entraînement gauche ;

2. S'il est équipé d'un bâton de boue.

Principe de fonctionnement et caractéristiques structurelles de la machine d'alimentation en boîte de briques d'argile

La puissance de l'alimentateur à plaques est entraînée par le moteur du dispositif de transmission, et après avoir été ralentie par le réducteur, la puissance est transmise à l'arbre d'entraînement. À ce moment-là, les deux pignons montés sur l'arbre d'entraînement tournent avec l'arbre d'entraînement. De plus, les deux chaînes s'engrenant avec les pignons de tête et de queue se déplacent également vers l'avant avec la rotation du pignon d'entraînement et de la roue arrière, et la plaque de chaîne est installée sur la chaîne pour se déplacer de manière synchrone avec la chaîne.

La fonction de la plaque de chaîne est de supporter le poids total du matériau. Avec le mouvement de la chaîne, la plaque de chaîne complète également le processus de transport du matériau.

La vanne peut être levée et abaissée manuellement pour contrôler la quantité de matériau déchargée, le racleur au fond peut nettoyer les matières premières collées sur la plaque de chaîne, et le bâton de boue est entraîné par le moteur et ralenti par le réducteur pour faire fonctionner le matériau plus uniformément et en douceur.

Caractéristiques structurelles de l'alimentateur en boîte

L'alimentateur à plaques est principalement composé des composants suivants :

Système de transmission : moteur électrique, réducteur, arbre d'entraînement, arbre mené, pignon, plaque de chaîne.

Autres dispositifs : vanne de silo, racleur, bâton de boue, bâti, silo, garde.

Paramètres techniques de la machine d'alimentation en boîte de briques :
