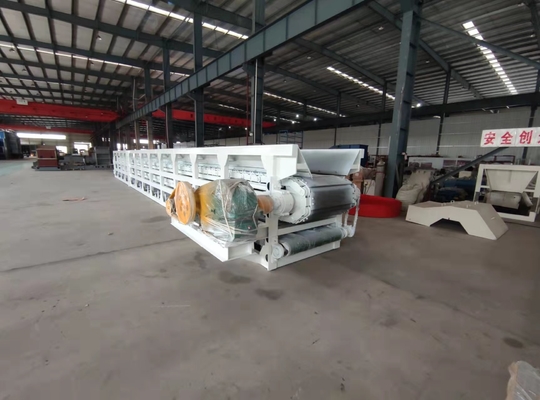

6015×2500×1750 mm TCNL Modèle de boîte en brique machine d'alimentation avec 1175 mm Distance de centre de la chaîne de voyage

Machine d'alimentation à boîtes en brique modèle TCNL

Modèle TCNL Boîte d'alimentation en acier à chaîne

L'alimentateur à plaques TCNL4.5/1000 est un nouveau produit développé par notre société sur la base de l'absorption de l'expérience avancée de produits similaires à l'étranger,et occupe une position de leader parmi les produits similaires en ChineLa machine est raisonnable en structure, stable en fonctionnement, faible taux de défaillance, facile à utiliser et à entretenir.la métallurgie et d'autres industries afin d'obtenir une alimentation et un batch uniformes, et peut également être utilisé dans d'autres occasions où des matériaux de blocs tranchants similaires sont alimentés uniformément.

Alimentateur à boîtes en brique de mUne performance

Capacité de production: 10 à 50 m3/h

Distance centrale entre la roue motrice et la roue de tension: 4500 mm

Distance entre le centre de la voie de transport par chaîne: 1175 mm

Poids: 6200 kg

Les dimensions: 6015*2500*1750 mm

Puissance: 4 kW

Optionnel

1. Sélection de la direction de transmission: à droite/à gauche;

2. s'il est équipé d'un bâton de boue.

Principe de fonctionnement et caractéristiques structurelles de la machine d'alimentation en boîtes en brique d'argile

La puissance de l'alimentateur de plaque est entraînée par le moteur du dispositif de transmission, et après avoir été décélérée par le réducteur, la puissance est transmise à l'arbre de conduite.les deux engrenages montés sur l'arbre de transmission tournent avec l'arbre de transmissionEn outre, les deux chaînes en maille avec les roues motrices de tête et de queue avancent également avec la rotation de la roue motrice et de la roue de queue,et la plaque de la chaîne est installée sur la chaîne pour se déplacer en synchronisation avec la chaîne.

La fonction de la plaque de chaîne est de supporter tout le poids du matériau.

La porte peut être soulevée et abaissée manuellement pour contrôler la quantité de matière déchargée, le grattoir au bas peut nettoyer les matières premières coincées sur la plaque de chaîne,et le bâton de boue est entraîné par le moteur et décéléré par le réducteur pour rendre le matériau fonctionne plus uniformément et en douceur.

Caractéristiques structurelles de la boîte d'alimentation

L'alimentateur à plaques est principalement composé des composants suivants:

Système de transmission: moteur électrique, réducteur, arbre de conduite, arbre entraîné, roue dentée, plaque de chaîne.

Autres dispositifs: porte de silo, grattoir, bâton de boue, support, silo, garde.

Paramètres techniques de la machine d'alimentation en boîte de briques:
