Aperçu Produitsmachine de conducteur de boîte

Machine d'alimentation de grande capacité TCNL matériau argileux en brique boîte avec 1175 mm de distance entre le centre et la chaîne de transport

Je suis en ligne une discussion en ligne

Machine d'alimentation de grande capacité TCNL matériau argileux en brique boîte avec 1175 mm de distance entre le centre et la chaîne de transport

Machine d'alimentation de grande capacité TCNL matériau argileux en brique boîte avec 1175 mm de distance entre le centre et la chaîne de transport
Machine d'alimentation de grande capacité TCNL matériau argileux en brique boîte avec 1175 mm de distance entre le centre et la chaîne de transport Machine d'alimentation de grande capacité TCNL matériau argileux en brique boîte avec 1175 mm de distance entre le centre et la chaîne de transport

Image Grand :  Machine d'alimentation de grande capacité TCNL matériau argileux en brique boîte avec 1175 mm de distance entre le centre et la chaîne de transport

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: BBT
Certification: ISO9001
Numéro de modèle: TCNL
Conditions de paiement et expédition:
Quantité de commande min: 1 ensemble d'alimentation pour boîtes en briques d'argile
Prix: Négociable
Détails d'emballage: boîtier d'alimentation en brique d'argile par conteneur
Délai de livraison: 10 à 115 jours
Conditions de paiement: L/C, T/T
Capacité d'approvisionnement: 10 ensembles par mois d'alimentation de boîtes en brique d'argile

Machine d'alimentation de grande capacité TCNL matériau argileux en brique boîte avec 1175 mm de distance entre le centre et la chaîne de transport

description de
Nom de l'article: Machine d'alimentation à boîtes en brique modèle TCNL Capacité de production: 10 à 50 M3/h
Distance centrale entre la roue motrice et la roue de tension: 4500 millimètres Distance centrale à chaînes de voie de voyage: 1175 mm
Le poids: 6200kg Les dimensions: 6015 × 2500 × 1750 mm
Le pouvoir: 4 kW
Mettre en évidence:

Machine d'alimentation à la boîte en briques de 1175 mm

,

Machine d'alimentation à grande capacité

Alimentateur à bac modèle TCNL

Alimentateur à bac de type chaîne en acier modèle TCNL

L'alimentateur à plaques TCNL4.5/1000 est un nouveau produit développé par notre société sur la base de l'absorption de l'expérience avancée de produits similaires à l'étranger, et il occupe une position de leader parmi les produits similaires en Chine. La machine est de structure raisonnable, de fonctionnement stable, avec un faible taux de défaillance, et facile à utiliser et à entretenir. Ce produit est largement utilisé dans les industries minières, des matériaux de construction, de la métallurgie et autres pour réaliser une alimentation et un dosage uniformes, et peut également être utilisé dans d'autres occasions où des matériaux en blocs pointus similaires sont alimentés uniformément.



Alimentateur à bac en briques de main performance

Capacité de production : 10-50 m3/h

Distance centrale entre le pignon d'entraînement et de tension : 4500 mm

Distance centrale de la voie de déplacement de la chaîne : 1175 mm

Poids : 6200 kg

Dimensions : 6015*2500*1750 mm

Puissance : 4 kW



Optionnel

1. Sélection du sens de transmission : entraînement à droite/entraînement à gauche ;

2. S'il est équipé d'une barre de boue.



Principe de fonctionnement et caractéristiques structurelles des machines d'alimentation à bac en briques d'argile

La puissance de l'alimentateur à plaques est entraînée par le moteur du dispositif de transmission, et après avoir été ralentie par le réducteur, la puissance est transmise à l'arbre d'entraînement. À ce moment-là, les deux pignons montés sur l'arbre d'entraînement tournent avec l'arbre d'entraînement. De plus, les deux chaînes s'engrenant avec les pignons de tête et de queue se déplacent également vers l'avant avec la rotation du pignon d'entraînement et de la roue arrière, et la plaque de chaîne est installée sur la chaîne pour se déplacer de manière synchrone avec la chaîne.

La fonction de la plaque de chaîne est de supporter le poids total du matériau. Avec le mouvement de la chaîne, la plaque de chaîne complète également le processus de transport du matériau.

La vanne peut être levée et abaissée manuellement pour contrôler la quantité de matériau déchargée, le racleur au fond peut nettoyer les matières premières collées sur la plaque de chaîne, et la barre de boue est entraînée par le moteur et ralentie par le réducteur pour faire fonctionner le matériau de manière plus uniforme et en douceur.



Caractéristiques structurelles de l'alimentateur à bac

L'alimentateur à plaques est principalement composé des composants suivants :

Système de transmission : moteur électrique, réducteur, arbre d'entraînement, arbre mené, pignon, plaque de chaîne.

Autres dispositifs : vanne de silo, racleur, barre de boue, bâti, silo, garde.

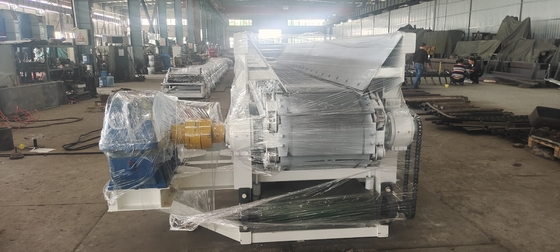

Machine d'alimentation de grande capacité TCNL matériau argileux en brique boîte avec 1175 mm de distance entre le centre et la chaîne de transport 0

Machine d'alimentation de grande capacité TCNL matériau argileux en brique boîte avec 1175 mm de distance entre le centre et la chaîne de transport 1

Machine d'alimentation de grande capacité TCNL matériau argileux en brique boîte avec 1175 mm de distance entre le centre et la chaîne de transport 2



Paramètres techniques de la machine d'alimentation à bac en briques :

Capacité de production Distance centrale Distance centrale de la voie de déplacement de la chaîne Poids Dimensions Puissance
10-50 m3/h 4500 mm 1175 mm 6200 kg 6015*2500*1750 mm 4 kW
