Détails sur le produit:
|
Condition: | Nouveau | Matière première: | argile |
---|---|---|---|
Traitement: | Chaîne de production de brique | Type: | machine de fabrication de brique d'argile |
Automatique: | OUI | Capacité: | 13,000-19,000pcs/h (250*110*75mm) |
Puissance: | 250+75kw | Poids: | 30,000kg |
Mettre en évidence: | Machine à extruder les briques d'argile humide,Machine à extruder les briques sous vide |
Extrudeuse à vide - Capacité de production d'argile humide extrudée 13 000-19 000 pièces/h (250*110*75mm)

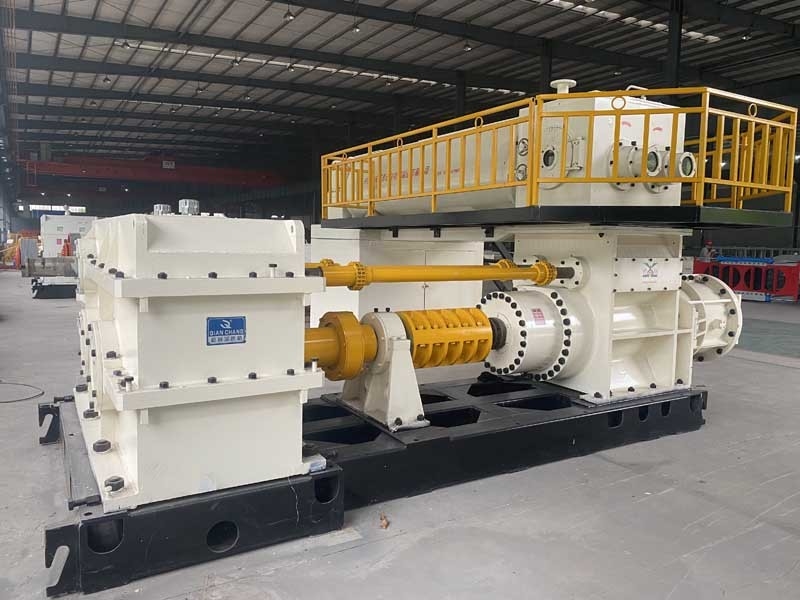

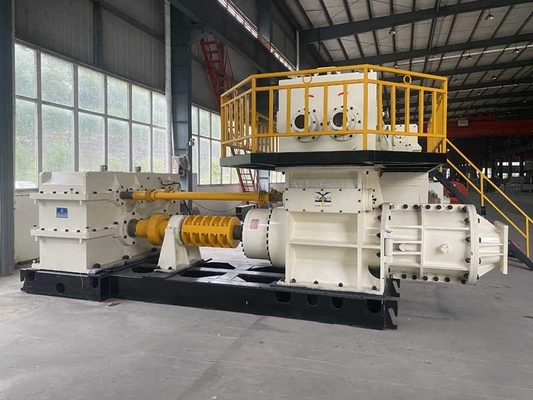

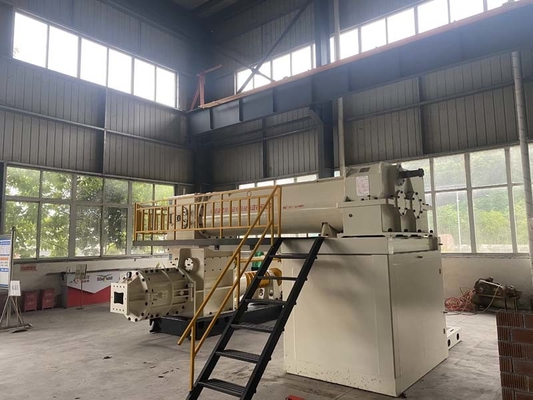

Extrudeuse à vide
La machine est adaptée à l'extrusion continue d'argile humide et constitue une machine fonctionnelle clé dans la section de moulage de la chaîne de production de briques.
La barre de boue extrudée par l'équipement a une surface lisse et compacte, une bonne qualité, un rendement d'extrusion important, une utilisation facile, un fonctionnement stable et une bonne fiabilité.
La machine peut produire des briques pleines, des briques creuses, des briques poreuses, des blocs creux et d'autres briques.
La machine est composée d'une partie supérieure de mélange, d'une partie de mise sous vide et d'une partie inférieure d'extrusion.
Le corps de l'extrudeuse est soudé avec une plaque d'acier de haute qualité, et les contraintes résiduelles à l'intérieur des pièces sont éliminées après un traitement de vieillissement, ce qui augmente la dureté et la résistance. La conception structurelle de l'extrudeuse est raisonnable, le corps de la machine est solide, stable, fiable et durable. Faible consommation d'énergie, rendement de production élevé et entretien facile.
L'extrudeuse peut être équipée d'un système de surveillance automatique numérique pour fournir une garantie solide pour le fonctionnement continu et stable de la machine.
Pièces clés
Lame en spirale/alésoir
Matériau en acier au carbone standard, surface d'usure facile de l'alésoir utilisant le soudage au gaz et filaire avec fil fourré, la surface de la pièce soudée se forme en douceur, la résistance est faible, la résistance à l'usure est élevée, la dureté est de 52HRC-56HRC, la durée de vie est supérieure à celle de l'alésoir ordinaire de 4 à 7 fois. Le pas (pas de vis) est disposé scientifiquement, avec la caractéristique de "transport à micro-pression, extrusion à haute pression", ce qui peut augmenter la pression d'extrusion et améliorer l'efficacité du travail. La réparation peut être répétée pendant l'utilisation pour réduire les coûts et augmenter le taux d'utilisation.
Arbre d'extrusion
L'arbre de la partie d'extrusion adopte une structure d'arbre flottant et a la fonction de centrage automatique, de sorte que l'arbre ne produit que du couple et ne produit pas de force radiale, ce qui peut protéger le réducteur/arbre, et peut éliminer ou réduire les secousses de l'équipement causées par la flexion de l'arbre après une longue utilisation, pour rendre l'équipement économe en énergie de 15 à 30 %. La dureté de l'arbre est supérieure à HB220 après raffinage thermique.
Dents de mélange
Moulage de haute qualité, dureté de 55hrc-60hrc, la durée de vie est 6 fois supérieure à celle des dents de mélange ordinaires.
Arbre de mélange
Le réducteur supérieur est relié à l'arbre par un accouplement à denture, ce qui élimine la coaxialité entre l'arbre et le réducteur.
Paramètres techniques
N° | Modèle | EV50A | EV55A | EV60A |
1 |
Code |
IBS062-0205 |
IBS062-0206 |
IBS062-0202 |
2 |
Capacité de production |
10 000-13 000 pièces/h (250*110*75mm) |
11 000-15 000 pièces/h (250*110*75mm) |
13 000-19 000 pièces/h (250*110*75mm) |
3 |
Pression d'extrusion |
≤3.0Mpa |
≤3.0Mpa |
≤4.0Mpa |
4 |
Degré de vide |
≤-0.092 |
≤-0.092 |
≤-0.092 |
5 |
Vitesse de rotation de l'arbre d'extrusion |
25 tr/min |
24 tr/min |
20 tr/min |
6 |
Diamètre de l'alésoir |
Partie de transport de matériau : 500 mm Partie d'extrusion : 450 mm
|
Partie de transport de matériau : 550 mm Partie d'extrusion : 500 mm |
Partie de transport de matériau : 600 mm Partie d'extrusion : 600 mm |
7 |
Pompe à vide |
2SK-6 |
2SK-6 |
2SK-12 |
8 |
Réducteur |
Étage supérieur : i=12.64 Étage inférieur : i=21.3 |
Étage supérieur : i=12.64 Étage inférieur : i=21.3 |
Étage supérieur : i=20.49 Étage inférieur : i=24 |
9 |
Courroie trapézoïdale |
Étage supérieur : 5V-4600*6 Étage inférieur : 5V4800*10 |
Étage supérieur : 5V-4600*6 Étage inférieur : 5V4800*10 |
Étage supérieur : 5V-4600*6 Étage inférieur : 5V4800*10 |
10 |
Puissance |
160+55kw |
200+55kw |
250+75kw |
11 |
Dimension |
Étage supérieur : 4 400*2 200*1 250 mm Étage inférieur : 5 600*1 800*2 500 mm |
Étage supérieur : 4 700*2 200*1 250 mm Étage inférieur : 4 700*1 800*2 600 mm |
7 500*2 900*2 800 mm |
12 |
Poids |
17 500 kg |
18 500 kg |
30 000 kg |
