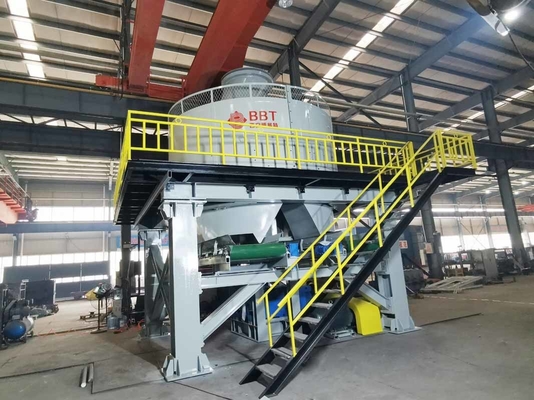

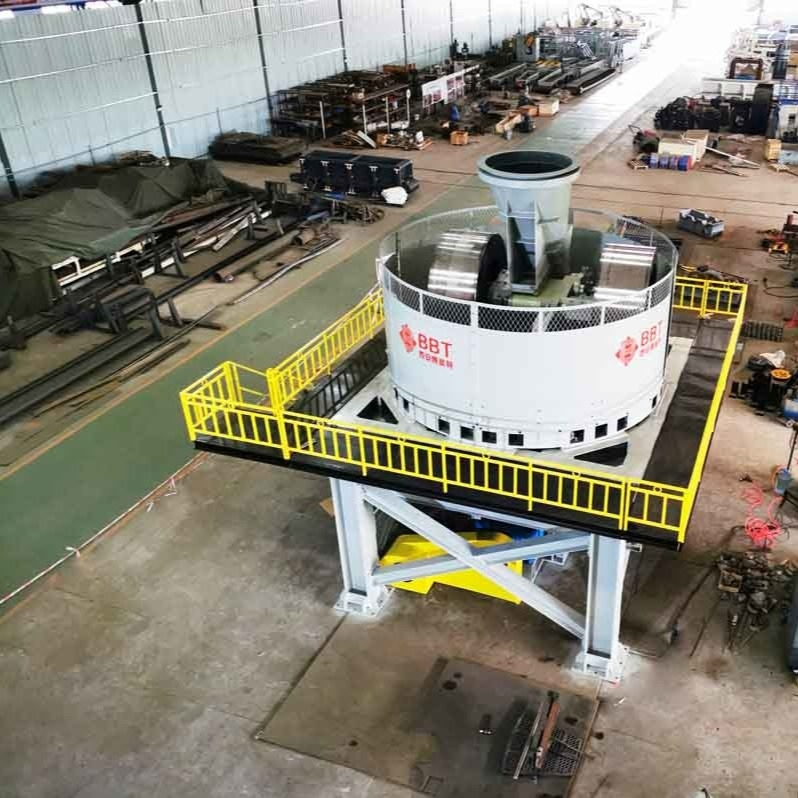

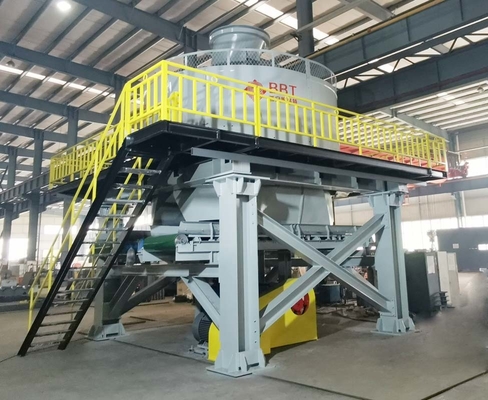

Broyeur à cuve humide
Il est principalement utilisé pour broyer l'argile, le clinker, la silice, etc.
La matière première de dureté moyenne sera broyée en granulés fins, presque sphériques et sans arêtes vives.
Il peut également être utilisé dans la préparation des matières premières dans une chaîne de production de fabrication de briques, ce qui permet de mélanger, broyer et moudre complètement divers matériaux.
La structure du broyeur à cuve humide est simple, il est donc facile à entretenir.
Il n'y a pas d'exigence stricte concernant la taille de la matière première d'alimentation.
Il est lourd avec une structure raisonnable, donc lorsque l'équipement est en marche, il est plus sûr, stable et résistant aux chocs.
Pièces clés
Plaque de tamis
La matière première pour la plaque de tamis est de l'acier à haute teneur en manganèse, de conception modulaire, anti-usure et peut également être retirée facilement avec de nouvelles pièces de rechange.
Meule
Le rouleau adopte une structure où la peau du rouleau est séparée du moyeu, qui est reliée dans son ensemble par une clavette en forme de coin ; il est pratique de remplacer la peau en cas de besoin.
Peau de rouleau
L'épaisseur de la peau du rouleau est de 150 mm, en acier allié au manganèse-chrome à haute résistance et résistant à l'usure
Cuve
C'est la structure en treillis soudée par de la laine d'acier, qui est plus solide et peut supporter une énorme compaction par impact.
Support de structure
Il y a un coussin absorbant les chocs en polyuréthane entre la plate-forme et le réducteur, qui est utilisé pour absorber la force d'impact et les vibrations de l'équipement pendant le fonctionnement.
Remarque : Le support de structure et la plate-forme de maintenance sont facultatifs et
les clients peuvent souder localement.
Arbre principal
L'arbre principal est en acier allié forgé et a été traité thermiquement, ce qui lui confère une haute résistance ;
Résistance à la fatigue et peut supporter de grandes forces excentriques radiales.
Moteur et réducteur
Un limiteur de couple et un accouplement hydraulique sont utilisés pour la transmission de puissance entre le moteur principal et l'arbre d'entrée du réducteur, ce qui protège efficacement le réducteur et le moteur des chocs sur les pièces mécaniques lorsqu'ils fonctionnent à pleine charge ; le réducteur principal est équipé d'un système de lubrification forcée et d'un ventilateur de refroidissement.
Paramètres techniques
| N° |
Article |
TWPM185 |
TWPM200 |
| 1 |
Taille du rouleau |
1850*700mm diamètre*largeur |
2000*900mm diamètre*largeur |
| 2 |
Vitesse de rotation de l'arbre principal |
≥13 tr/min |
≥13 tr/min |
| 3 |
Puissance |
90+2.2+2.2+1.5kw |
142kw |
| 4 |
Diamètre effectif des rouleaux |
1850mm |
2000mm |
| 5 |
Vitesse de rotation |
≥29 tr/min |
≥29 tr/min |
| 6 |
Diamètre du trou de l'écran |
Construction personnalisée |
Construction personnalisée |
| 7 |
Capacité de production |
40-50 m³/h |
60-90 m³/h |
| 8 |
Poids total de l'équipement |
65200 kg |
70000 kg |
| 9 |
Dimensions |
5300*4600*6500mm |
6700*6500*6700mm |
