Détails sur le produit:
|
Condition: | Nouveau | Matière première: | argile |
---|---|---|---|
Traitement: | Chaîne de production de brique | Type: | machine de fabrication de brique d'argile |
Automatique: | OUI | Capacité: | 13,000-19,000pcs/h (250*110*75mm) |
Puissance: | 250+75kw | Poids: | 30,000kg |
Mettre en évidence: | Brique en argile avec extrudeuse sous vide à deux étages,Extrudeuse à vide à arbre de mélange Briques d'argile,Ligne de production de machines à briques sous vide |
Ligne de production de briques en argile par extrudeuse sous vide Capacité Poids 30000kg

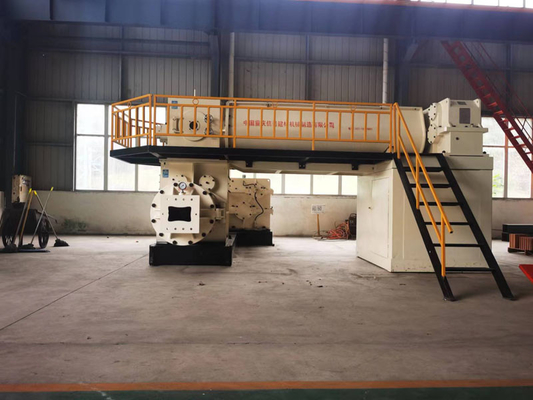

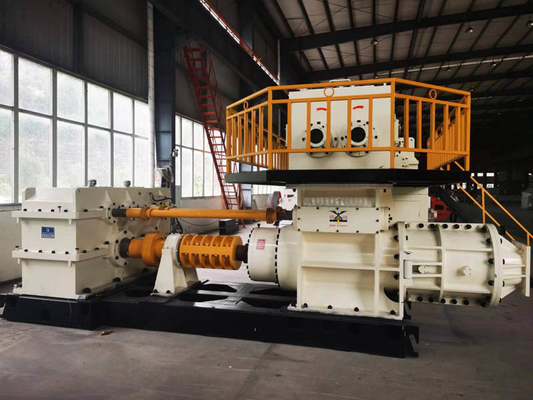

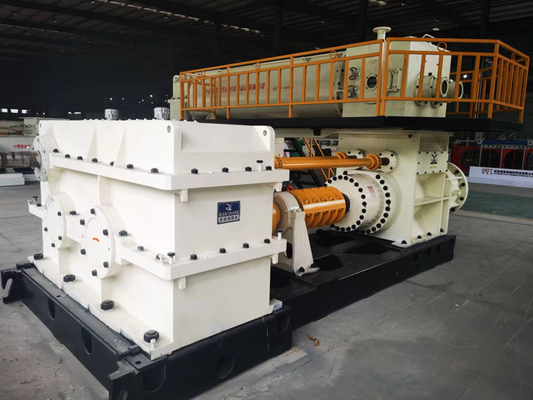

Extrudeuse sous vide
L'extrudeuse sous vide à deux étages est actuellement l'équipement de fabrication de briques le plus courant utilisé dans les usines de briques frittées. Le corps principal de l'extrudeuse sous vide à deux étages est soudé avec des plaques d'acier de haute qualité et présente les caractéristiques suivantes : structure compacte, pression d'extrusion élevée, degré de vide élevé, robuste et durable, faible consommation d'énergie, entretien pratique, etc. ; petit investissement, est le choix des petites et moyennes briqueteries, un équipement idéal. Il convient à la production de briques pleines, de briques poreuses portantes et de diverses spécifications de briques creuses à haute porosité fabriquées à partir d'argile, de schiste houiller, de schiste, de cendres volantes, de déchets de construction urbaine, de déchets de résidus et de sols de qualité inférieure.
Pièces clés
Lame en spirale/alésoir
Matériau en acier au carbone standard, surface d'usure facile de l'alésoir utilisant le soudage au gaz et le fil avec fil fourré, la surface de la pièce soudée se forme en douceur, la résistance est faible, la résistance à l'usure est élevée, la dureté est de 52HRC-56HRC, la durée de vie est supérieure à celle de l'alésoir ordinaire 4 à 7 fois. Le pas (pas de vis) est disposé scientifiquement, avec la caractéristique de "transport à micro-pression, extrusion à haute pression", ce qui peut augmenter la pression d'extrusion et améliorer l'efficacité du travail. La réparation peut être répétée pendant l'utilisation pour réduire le coût et augmenter le taux d'utilisation.
Arbre d'extrusion
L'arbre de la partie d'extrusion adopte une structure d'arbre flottant et a la fonction de centrage automatique, de sorte que l'arbre ne produit que du couple et ne produit pas de force radiale, ce qui peut protéger le réducteur/arbre, et peut éliminer ou réduire les secousses de l'équipement causées par l'arbre de flexion après une longue période d'utilisation, pour rendre l'équipement économe en énergie de 15 à 30 %. La dureté de l'arbre est supérieure à HB220 après raffinage thermique.
Dents de mélange
Moulage à haute moulure, dureté de 55hrc-60hrc, la durée de vie est 6 fois celle de la dent de mélange ordinaire.
Arbre de mélange
Le réducteur supérieur est relié à l'arbre par un accouplement à denture, ce qui élimine la coaxialité entre l'arbre et le réducteur.
Paramètres techniques
N° | Modèle | EV50A | EV55A | EV60A |
1 |
Code |
IBS062-0205 |
IBS062-0206 |
IBS062-0202 |
2 |
Capacité de production |
10 000-13 000 pièces/h (250*110*75mm) |
11 000-15 000 pièces/h (250*110*75mm) |
13 000-19 000 pièces/h (250*110*75mm) |
3 |
Pression d'extrusion |
≤3.0Mpa |
≤3.0Mpa |
≤4.0Mpa |
4 |
Degré de vide |
≤-0.092 |
≤-0.092 |
≤-0.092 |
5 |
Vitesse de rotation de l'arbre d'extrusion |
25 tr/min |
24 tr/min |
20 tr/min |
6 |
Diamètre de l'alésoir |
Partie de transport de matériaux : 500 mm Partie d'extrusion : 450 mm
|
Partie de transport de matériaux : 550 mm Partie d'extrusion : 500 mm |
Partie de transport de matériaux : 600 mm Partie d'extrusion : 600 mm |
7 |
Pompe à vide |
2SK-6 |
2SK-6 |
2SK-12 |
8 |
Réducteur |
Étage supérieur : i=12.64 Étage inférieur : i=21.3 |
Étage supérieur : i=12.64 Étage inférieur : i=21.3 |
Étage supérieur : i=20.49 Étage inférieur : i=24 |
9 |
Courroie trapézoïdale |
Étage supérieur : 5V-4600*6 Étage inférieur : 5V4800*10 |
Étage supérieur : 5V-4600*6 Étage inférieur : 5V4800*10 |
Étage supérieur : 5V-4600*6 Étage inférieur : 5V4800*10 |
10 |
Puissance |
160+55kw |
200+55kw |
250+75kw |
11 |
Dimension |
Étage supérieur : 4 400*2 200*1 250 mm Étage inférieur : 5 600*1 800*2 500 mm |
Étage supérieur : 4 700*2 200*1 250 mm Étage inférieur : 4 700*1 800*2 600 mm |
7 500*2 900*2 800 mm |
12 |
Poids |
17 500 kg |
18 500 kg |
30 000 kg |
