Détails sur le produit:
|
Condition: | Nouveau | Pompe à vide: | 2SK-12 |
---|---|---|---|
Traitement: | Chaîne de production de brique | Type: | machine de fabrication de brique d'argile |
Automatique: | OUI | Capacité: | 13,000-19,000pcs/h (250*110*75mm) |
Puissance: | 250+75kw | Poids: | 30,000kg |
Mettre en évidence: | Extrudeuse à vide de grande taille,Extrudeuse à vide pour le moulage de briques d'argile,Machine à extruder les briques |

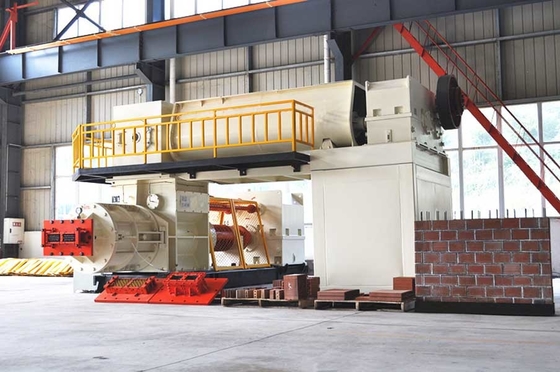

Extrudeuse à vide pour briques d'argile, grande extrusion, matériau en acier au carbone, moulage et coulée
1. Cette machine est un équipement de formage de bandes de boue pour l'équipement de la chaîne de production de briques ;
2. L'équipement présente les caractéristiques d'une pression d'extrusion élevée, d'une forte capacité de charge, d'une haute qualité des ébauches et d'une large gamme d'applications.
3. L'équipement convient à la production de diverses briques pleines sous vide et de briques creuses non porteuses avec de l'argile et du schiste comme matières premières principales ;

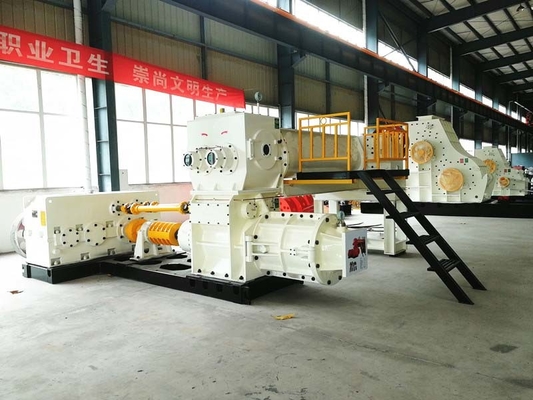

4. L'équipement est une structure à vide bipolaire de type "T" (peut être personnalisé en fonction de votre site), ce qui rend la machine facile à utiliser, sûre, fiable et stable en fonctionnement. L'équipement est divisé en un système d'extrusion de mélange supérieur et un système de moulage par extrusion hôte inférieur
Pièces clés
Lame en spirale/alésoir
Matériau en acier au carbone standard, surface d'usure facile de l'alésoir utilisant le soudage au gaz et le fil fourré, la surface de la pièce soudée est lisse, la résistance est faible, la résistance à l'usure est élevée, la dureté est de 52HRC-56HRC, la durée de vie est supérieure à celle de l'alésoir ordinaire de 4 à 7 fois. Le pas (pas de vis) est disposé scientifiquement, avec la caractéristique de "transport à micro-pression, extrusion à haute pression", ce qui peut augmenter la pression d'extrusion et améliorer l'efficacité du travail. La réparation peut être répétée pendant l'utilisation pour réduire les coûts et augmenter le taux d'utilisation.
Arbre d'extrusion
L'arbre de la partie d'extrusion adopte une structure d'arbre flottant et a la fonction de centrage automatique, de sorte que l'arbre ne produit que du couple et ne produit pas de force radiale, ce qui peut protéger le réducteur/arbre, et peut éliminer ou réduire les secousses de l'équipement causées par la flexion de l'arbre après une longue utilisation, pour rendre l'équipement économe en énergie de 15 à 30 %. La dureté de l'arbre est supérieure à HB220 après raffinage thermique.
Dents de mélange
Moulage à haute moulage, dureté de 55hrc-60hrc, la durée de vie est 6 fois supérieure à celle de la dent de mélange ordinaire.
Arbre de mélange
Le réducteur supérieur est relié à l'arbre par un accouplement à denture, ce qui élimine la coaxialité entre l'arbre et le réducteur.
Paramètres techniques
N° | Modèle | EV50A | EV55A | EV60A |
1 |
Code |
IBS062-0205 |
IBS062-0206 |
IBS062-0202 |
2 |
Capacité de production |
10 000-13 000 pièces/h (250*110*75mm) |
11 000-15 000 pièces/h (250*110*75mm) |
13 000-19 000 pièces/h (250*110*75mm) |
3 |
Pression d'extrusion |
≤3.0Mpa |
≤3.0Mpa |
≤4.0Mpa |
4 |
Degré de vide |
≤-0.092 |
≤-0.092 |
≤-0.092 |
5 |
Vitesse de rotation de l'arbre d'extrusion |
25 tr/min |
24 tr/min |
20 tr/min |
6 |
Diamètre de l'alésoir |
Partie de transport de matériau : 500mm Partie d'extrusion : 450mm
|
Partie de transport de matériau : 550mm Partie d'extrusion : 500mm |
Partie de transport de matériau : 600mm Partie d'extrusion : 600mm |
7 |
Pompe à vide |
2SK-6 |
2SK-6 |
2SK-12 |
8 |
Réducteur |
Étage supérieur : i=12.64 Étage inférieur : i=21.3 |
Étage supérieur : i=12.64 Étage inférieur : i=21.3 |
Étage supérieur : i=20.49 Étage inférieur : i=24 |
9 |
Courroie trapézoïdale |
Étage supérieur : 5V-4600*6 Étage inférieur : 5V4800*10 |
Étage supérieur : 5V-4600*6 Étage inférieur : 5V4800*10 |
Étage supérieur : 5V-4600*6 Étage inférieur : 5V4800*10 |
10 |
Puissance |
160+55kw |
200+55kw |
250+75kw |
11 |
Dimension |
Étage supérieur : 4 400*2 200*1 250mm Étage inférieur : 5 600*1 800*2 500mm |
Étage supérieur : 4 700*2 200*1 250mm Étage inférieur : 4 700*1 800*2 600mm |
7 500*2 900*2 800mm |
12 |
Poids |
17 500kg |
18 500kg |
30 000kg |
Notre service
Bienvenue à contacter BBT
BBT fournit les machines et projets suivants :

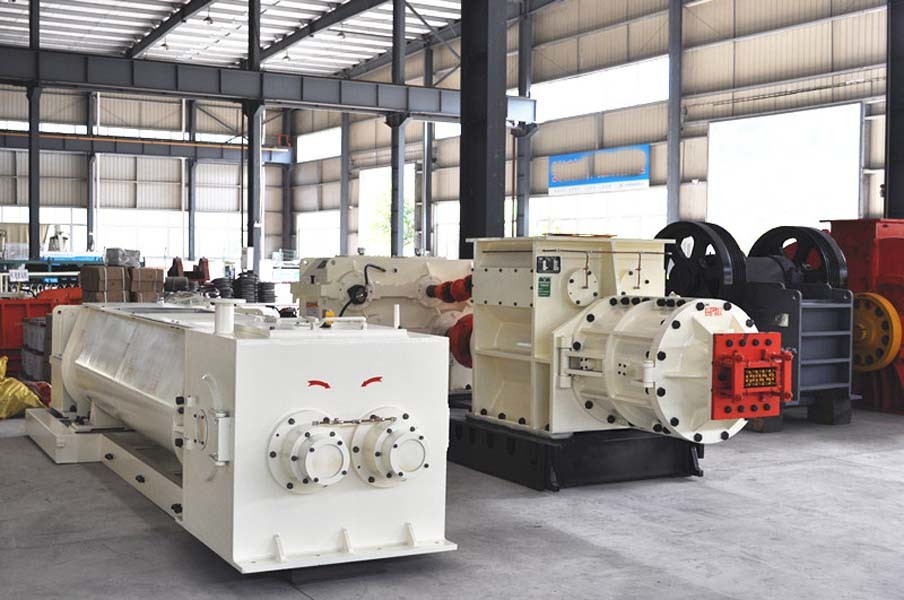

1. Machines de fabrication de briques d'argile entièrement automatiques (convoyeur à bande, alimentateur à boîte, concasseur à rouleaux, broyeur fin, mélangeur à double arbre, broyeur à cuve humide, coupe-briques, extrudeuse de briques, pièces de rechange...)
2. Système de séchage des briques (petite salle de séchage des briques, chambre de séchage des briques à une seule couche, séchoir tunnel, chambre de séchage rapide)
3. Projet de four à briques (four Hoffman, four tunnel)
4. Système de fabrication de briques automatique (machine de pose/empilage de briques, machine de déchargement de briques rouges, machine d'emballage de briques...)
5. Système de cuisson du four (système de combustion charbon/gaz/huile, système de contrôle)
6. Conception et construction de l'ensemble du projet de fabrication de briques.
