Concasseur à marteaux minier en acier pour équipement de traitement automatique des minéraux

Concasseur à marteaux pour équipements de traitement des minéraux avec grande capacité dans la chaîne de production de briques d'argile

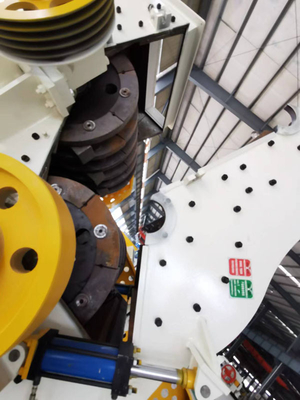

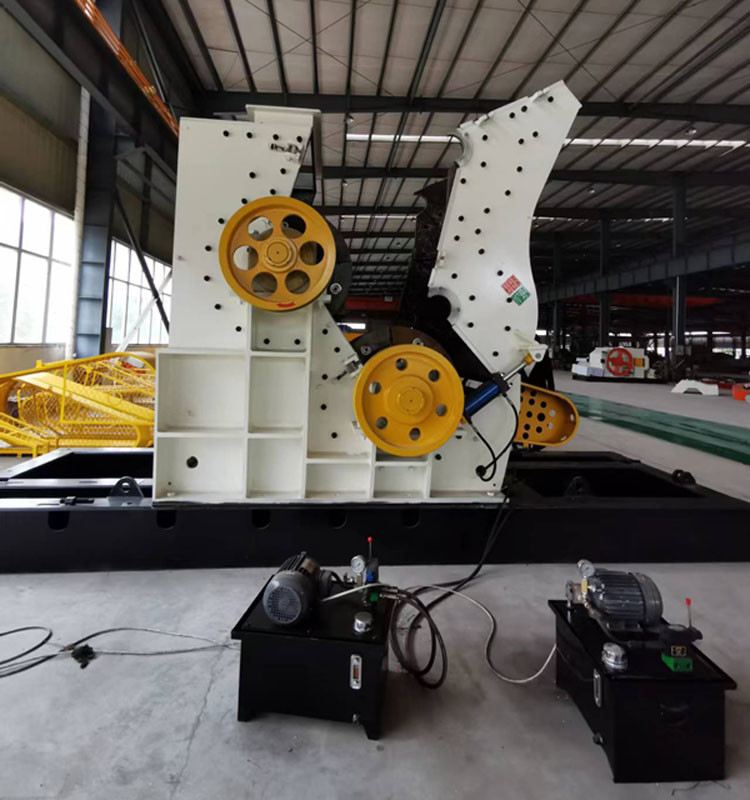

Structure du concasseur à marteaux à double rouleau : deux rotors sont disposés horizontalement, la vitesse de rotation du rotor est respectivement de 100 m/s, la largeur de la chambre de broyage est de 600 mm, deux moteurs de 55 kW à 2 pôles, et deux turbines sont installées au-dessus du rotor pour alimenter le rouleau d'alimentation. Un dispositif de plaque de guidage de réglage est respectivement disposé au-dessus et en dessous des zones adjacentes des bords rotatifs des deux rotors.

Principe de fonctionnement du concasseur à marteaux à double rouleau : Le matériau entre dans la chambre de concassage et est alimenté uniformément par le rouleau d'alimentation avec une régulation de vitesse par conversion de fréquence, afin de garantir que chaque marteau du concasseur ait une fonction de concassage suffisante. Les rotors gauche et droit tournent dans le même sens, et les zones adjacentes des bords rotatifs des deux rotors se déplacent l'une vers l'autre.

Caractéristiques du concasseur à marteaux à double rouleau :
a) La conception est raisonnable, le principe de fonctionnement du broyeur à marteaux est utilisé scientifiquement, et la vitesse linéaire du matériau de frappe du concasseur est améliorée.

b) Cette conception modifie la ligne de mouvement du matériau dans la chambre de concassage, utilise pleinement l'espace de la chambre de concassage pour élargir la zone de concassage et protège l'écran dans la plus grande mesure, de sorte que la durée de vie de l'écran est plus que doublée. Veuillez vous référer au schéma : concasseur Lors de l'alimentation par la gauche, les deux rotors tournent dans le sens des aiguilles d'une montre, et le matériau se déplace de gauche à droite sous l'impact du marteau, et entre dans la zone de concassage de la plaque dentée gauche. Lorsqu'il atteint la zone centrale, il forme une direction de mouvement de haut en bas, le rotor droit frappe le matériau de bas en haut, formant une forte fonction de frappe à double vitesse linéaire. Le matériau change instantanément de direction de mouvement et entre dans la zone de concassage de la plaque dentée droite de bas en haut. Lorsque le matériau touche l'écran, tous les matériaux granulaires ont été broyés en matériaux cassés, ce qui atténue le fort impact du matériau sur l'écran.

c) Le bruit du pulvérisateur : Après essai, le bruit à vide est de 102 décibels, et le bruit en charge est de 95 décibels, ce qui est fondamentalement le même que celui du pulvérisateur à rotor unique 66X60.

d) La machine fonctionne en douceur, et la douceur est meilleure que celle du pulvérisateur à rotor unique pendant le fonctionnement. Placez une pièce de monnaie en cuivre de 5 points verticalement sur la plaque de support de roulement du concasseur et tenez-vous très stable.
