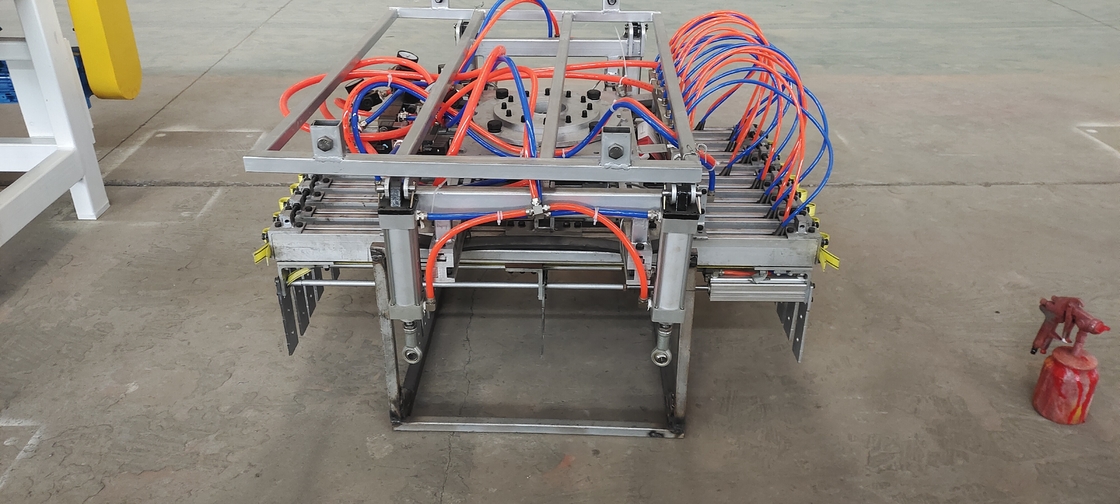

La machine automatique d'empilement des blancs est principalement utilisée pour empiler les blancs de briques cousus par les composants de tricotage à la machine de transport des blancs sur le wagon du four.Le format en blanc peut être déterminé selon les exigences de l'utilisateurLe processus de travail est contrôlé automatiquement par PLC. La machine de chantier dispose d'une structure mécanique complète et d'un système de contrôle électrique pour assurer la stabilité et la fiabilité du chantier.
Caractéristiques de la machine d'empilage automatique:
1La structure est raisonnable et offre une fiabilité élevée et une maintenance pratique.
2La transmission horizontale adopte une transmission à courroie dentée synchrone, avec une paire de rails de guidage linéaires, un fonctionnement stable et une précision de positionnement élevée.
3Le système de levage adopte un système de transmission hydraulique, un contrôle par capteur, une action de levage stable et une haute précision de positionnement de la couche de pile de briques et de l'empilement de couche.
4. La pince à palettes adopte une paire de rails de guidage linéaires, assorties d'un cylindre optimisé, et a une grande précision de saisie et de positionnement sans tomber de brique.
5. Collectez le contrôle centralisé, la programmation PLC et le contrôle de l'écran tactile, opération simple et pratique, facile à ajuster divers systèmes d'exploitation.
Paramètres technologiques
| Je ne veux pas. | Nom de l'article | Paramètres | |
| 1 | Formulaire d'action | Joints multiples verticaux | |
| 2 | Degré de liberté | 4 | |
| 3 | Charge | 500 kg ou plus | |
| 4 | Répétition positionnement la précision | ±0,5 mm | |
| 5 | Activation gamme | Axe S (Retournerng) | + 180° à - 180° |
| L axis (bras inférieur) | +90° à -45° | ||
|
Axe U (Le haut du bras) ) |
+ 15,5° à -120° | ||
| T axe (rotation du poignet) | + 360° à -360° | ||
| 6 | Nombre maximal la vitesse | Axe S | 1.48 rad/s (85°/s) |
| Axe L | 1.48 rad/s (85°/s) | ||
| Axe U | 1.48 rad/s (85°/s) | ||
| Axe T | 3.4 rad/s (195°/s) | ||
| 7 | L'axe T permet un couple inertiel | 200 kg·m2 | |
| 8 | Poids du robot | 2300 kg | |
| 9 | Installation Environnement |
Température
|
0 à 45 °C |
| 10 | Poids d'un modèle classique | Humidité | RH de 20 à 80% (non condensé) |
| Vibration accélération | 40,9 m/s2 (0,5 G) | ||
| Autres | Aucun gaz ou liquide inflammable ou corrosif | ||
|
Ne pas éclabousser d'eau, d'huile, de poussière Ne pas éclabousser d'eau, d'huile, de poussière
Ne pas éclabousser d'eau, d'huile, de poussière
|
|||
| Aucune source de bruit électrique à proximité | |||
| 11 | Capacité |
9.5 kVa |
|
