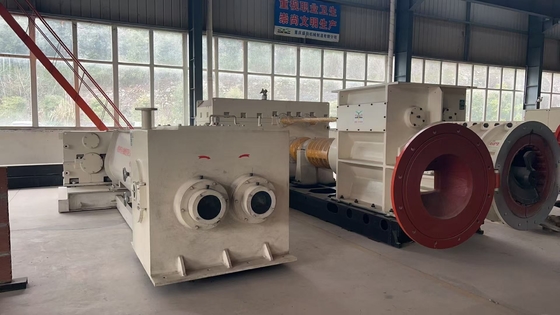

BBT Machine de fabrication de briques en argile extrudée sous vide avec projet de four tunnel et équipement de briqueterie
Extrudeuse sous vide EV45 EV50 EV55 EV60 EV775
La machine convient à l'extrusion continue d'argile humide et constitue une machine fonctionnelle clé dans la section de moulage de la chaîne de production de briques.
La barre de boue extrudée par l'équipement a une surface lisse et compacte, une bonne qualité, un rendement d'extrusion important, une utilisation facile, un fonctionnement stable et une bonne fiabilité.
La machine peut produire des briques pleines, des briques creuses, des briques poreuses, des blocs creux et d'autres briques.
La machine est composée d'une partie de mélange supérieure, d'une partie de mise sous vide et d'une partie d'extrusion inférieure.
Le corps de l'extrudeuse est soudé avec une plaque d'acier de haute qualité, et la contrainte résiduelle à l'intérieur des pièces est éliminée après un traitement de vieillissement, ce qui augmente la dureté et la résistance. La conception structurelle de l'extrudeuse est raisonnable, le corps de la machine est solide, stable, fiable et durable. Faible consommation d'énergie, efficacité de production élevée et entretien facile.
L'extrudeuse peut être équipée d'un système de surveillance automatique numérique pour fournir une garantie solide pour le fonctionnement continu et stable de la machine.
Paramètres techniques principaux de l'extrudeuse sous vide de blocs de briques EV50A :
Capacité de production : 10 000-13 000 pièces/heure
Pression d'extrusion : ≤3,0 Mpa
Degré de vide : ≤-0,092
Vitesse de rotation de l'arbre d'extrusion : 25 tr/min
Diamètre de l'alésoir :
Partie de transport de matériaux : 500 mm
Partie d'extrusion : 450 mm
Puissance : 160+55 kw
Poids : 17 500 kg
Principaux paramètres techniques de l'extrudeuse sous vide :
| N°. |
Modèle |
EV50A |
EV55A |
EV60A |
| 1 |
Code |
IBS062-0205 |
IBS062-0206 |
IBS062-0202 |
| 2 |
Capacité de production |
10 000-13 000 pièces/h (250*110*75 mm) |
11 000-15 000 pièces/h (250*110*75 mm) |
13 000-19 000 pièces/h (250*110*75 mm) |
| 3 |
Pression d'extrusion |
≤3,0 Mpa |
≤3,0 Mpa |
≤4,0 Mpa |
| 4 |
Degré de vide |
≤-0,092 |
≤-0,092 |
≤-0,092 |
| 5 |
Vitesse de rotation de l'arbre d'extrusion |
25 tr/min |
24 tr/min |
20 tr/min |
| 6 |
Diamètre de l'alésoir |
Partie de transport de matériaux : 500 mm
Partie d'extrusion : 450 mm
|
Partie de transport de matériaux : 550 mm
Partie d'extrusion : 500 mm
|
Partie de transport de matériaux : 600 mm
Partie d'extrusion : 600 mm
|
| 7 |
Pompe à vide |
2SK-6 |
2SK-6 |
2SK-12 |
| 8 |
Réducteur |
Étage supérieur : i=12,64
Étage inférieur : i=21,3
|
Étage supérieur : i=12,64
Étage inférieur : i=21,3
|
Étage supérieur : i=20,49
Étage inférieur : i=24
|
| 9 |
Courroie trapézoïdale |
Étage supérieur : 5V-4600*6
Étage inférieur : 5V4800*10
|
Étage inférieur : 5V4800*10
Étage supérieur : 5V-4600*6
|
Étage supérieur : 5V-4600*6
Étage inférieur : 5V4800*10
|
| 10 |
Puissance |
160+55 kw |
200+55 kw |
250+75 kw |
| 11 |
Dimension |
Étage supérieur : 4400*2200*1250 mm
Étage inférieur : 5600*1800*2500 mm
|
Étage supérieur : 4700*2200*1250 mm
Étage inférieur : 4700*1800*2600 mm
|
7500*2900*2800 mm |
| 12 |
Poids |
17 500 kg |
18 500 kg |
30 000 kg |
BBT fournit des machines et équipements pour la fabrication de briques en argile rouge
Équipements clés :
Broyeur à cuve humide TWPM
Mixeur filtre TWJH
Chargeur à boîte de type courroie GD / Chargeur à boîte de type acier à chaîne TCNL
Concasseur à rouleaux à double dents TRA
Malaxeur à double arbre MDE
Coupe-briques QTQP-3G
Broyeur fin GS
