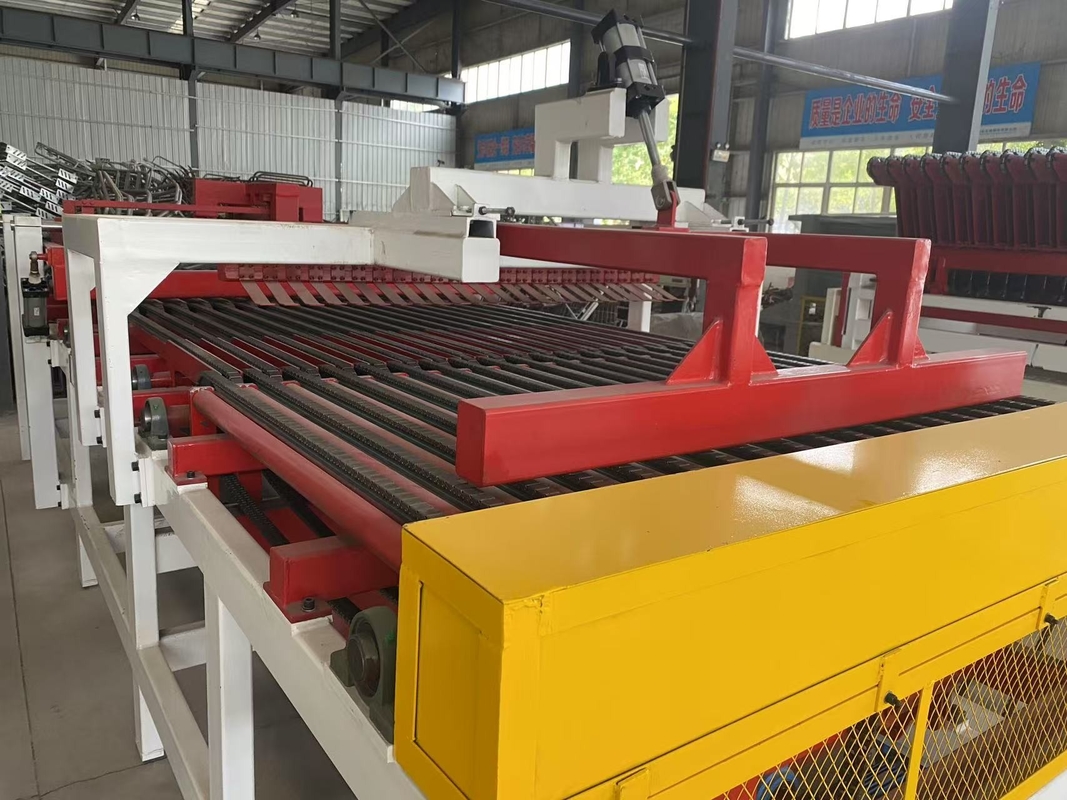

Système de triage automatique complet pour la fabrication de briques d'argile BBT
Le système de groupage est l'équipement clé de la chaîne de production de briques, il est utilisé entre le processus de coupe et de mise en place. Le système a des fonctions de transport, de retournement, de triage, de couture et autres, et en configurant différents équipements accessoires, ce système peut être associé au robot et à la machine de mise en place automatique également.
Le système est contrôlé par un système de contrôle à fréquence variable.
La séparation des briques est contrôlée par la mécanique et la pression d'air pour un alignement précis des briques.
Retournement des briques avec plusieurs pinces, ce qui fonctionne de manière stable, sans endommager les briques et avec une grande capacité.
Intégré avec une courroie synchrone en fil d'acier pour une durée de vie plus longue et une plus grande précision de transmission.
Grâce à une variété de logiciels de contrôle de manipulation visuelle puissants de sa propre plateforme logicielle, le fonctionnement du robot est plus simple et a également la capacité d'être complètement immunisé contre les virus informatiques.
Banc de programmation
Le banc de programmation BBT-BZ-01 est un dispositif pour le départ à 90 degrés de la brique transportée en place par un convoyeur à bande de départ et envoie les briques au banc de programmation.
Le but est de transporter les briques de départ vers la programmation.
Partie clé du banc de programmation :
Cadre : le cadre est soudé avec une plaque d'acier et un tube d'acier de norme nationale, qui est solide, stable et fiable.
Pièces mobiles : les pièces mobiles du banc de programmation (I) sont composées de deux groupes de courroies synchrones entraînées par trois moteurs et d'un groupe de rouleaux d'entraînement, qui est entraîné de haut en bas par le vérin.
Partie levage : la partie levage est entraînée par deux vérins pour soulever l'ensemble de la bielle, de sorte que la brique puisse être placée sur la position désignée de la courroie synchrone.
Paramètres techniques :
| N° |
Modèle |
BBT-BZ-01 |
| 1 |
Poids |
2 500 kg |
| 2 |
Puissance du moteur |
5,5 kW |
| 3 |
Alimentation en air |
0,5 MPA-0,7 mpa 100 L/min |
| 4 |
Taille |
4 900 * 2 300 * 1 200 mm |
