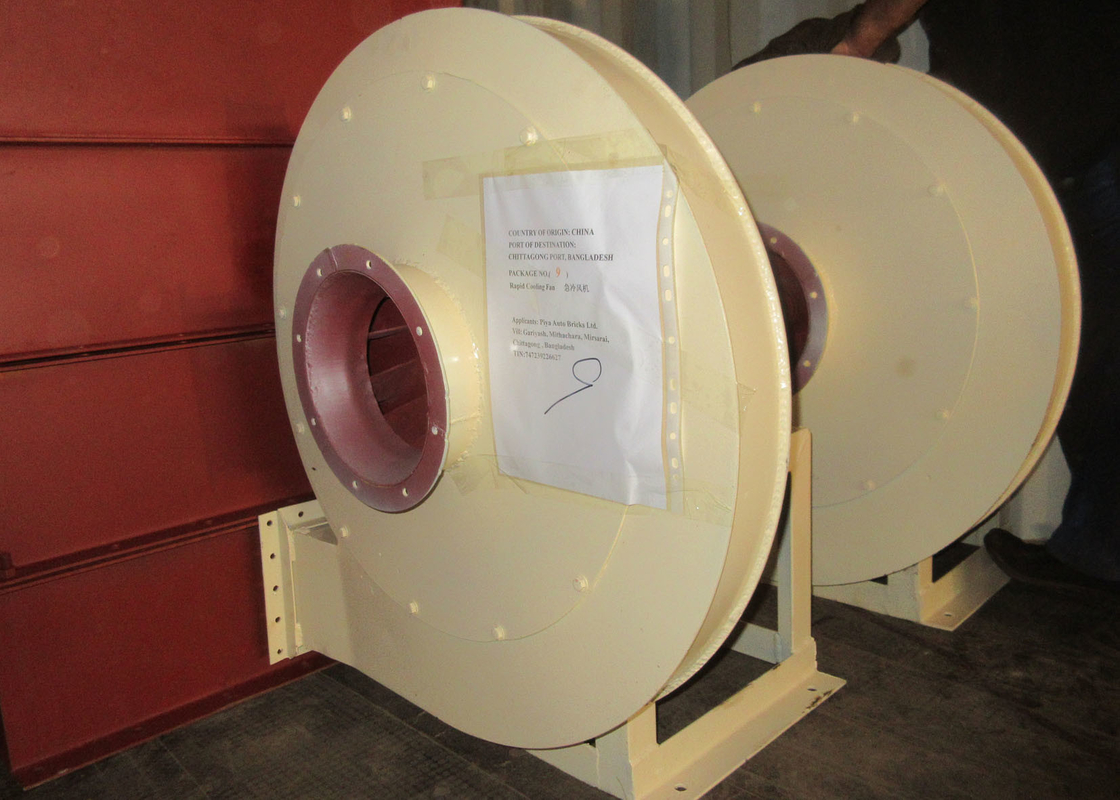

Ventilateur de refroidissement pour équipement de four tunnel à briques d'argile à équilibre de pression

Système d'extraction de fumée pour équipement de four tunnel en briques d'argile à équilibrage de pression - Ventilateur de refroidissement

Différents systèmes à l'intérieur du four tunnel

La structure du four est conçue comme une structure de plafond plat ;

Avec système d'échappement pour l'évacuation des fumées ;

Avec système de refroidissement sous le chariot du four ;

Système de récupération de chaleur résiduelle ;

Système d'équilibrage de la pression.

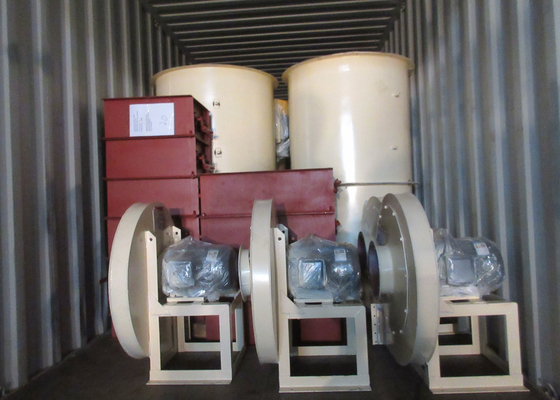

Affichage multiple des ventilateurs

Les paramètres thermiques raisonnables du four tunnel sont contrôlés par plusieurs ventilateurs.

Le rideau d'air de refroidissement rapide produit par le ventilateur de refroidissement rapide, qui peut diviser le four tunnel en 2 parties.

Tant que la récupération de chaleur du four tunnel est combinée à la technologie de refroidissement, l'air chaud propre et sec peut être efficacement récupéré, ce qui peut servir de milieu de séchage dans la zone de refroidissement du four tunnel.

Après calcul et essais en pratique, la chaleur récupérée par la zone de refroidissement peut représenter 40 % de la consommation totale de chaleur dans le four tunnel, ce qui peut répondre aux besoins du séchoir.

L'économie d'énergie, le rendement élevé, la séparation des fumées et le séchage sans fumée peuvent être une réalité dans la pratique.

Ventilateur d'extraction de fumée

Situé à la tête du four.

Il peut faire en sorte que le flux d'air se déplace vers la tête du four en éliminant la vapeur d'eau, les gaz d'échappement et les gaz de combustion dans la pré-chauffe du four tunnel ; Sa fonction est de faire en sorte que le four atteigne la pression négative entre la zone de pré-chauffe et la zone de cuisson, et de contrôler directement le mouvement de l'air du four.

Ventilateur de refroidissement rapide

Le rideau d'air de refroidissement produit par le ventilateur de refroidissement rapide coupe efficacement le flux d'air inverse de la zone d'isolation vers la zone de refroidissement, ce qui permet au système d'extraction de fumée de fonctionner plus facilement.

Le refroidissement rapide améliore considérablement les propriétés mécaniques et l'apparence de la brique ; L'échange de chaleur entre l'air de refroidissement rapide et les briques/blocs chauds génère ensuite de l'air chaud qui est plus facile à récupérer.

Ventilateur de récupération de chaleur

Récupère la chaleur résiduelle de l'air chaud et de l'air chaud bas de la section de refroidissement du four tunnel.

Ventilateur de refroidissement sous le chariot du four : équilibre la pression entre le haut et le bas du chariot du four, il refroidit le chariot du four en soufflant de l'air sur la structure en acier, puis l'air chaud échangé thermiquement s'écoulera vers la tête et la queue du four.

Ventilateur de contre-pression

Situé à l'extrémité du four et souffle de l'air froid pour refroidir les produits finis.
