Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: BBT
Certification: ISO9001
Numéro de modèle: four à tunnel de 4.9m
Conditions de paiement et expédition:
Quantité de commande min: 1 ensemble
Détails d'emballage: four à tunnel de brique d'argile d'equipemnt par l'expédition de mer de conteneur
Délai de livraison: 30-60days
Conditions de paiement: L/C, T/T
Capacité d'approvisionnement: 10months par an

Conception de projet de four à tunnel de brique d'argile de la société 2023 de bbt de la Chine

description de
Nom de l'article: conception de projet de four à tunnel de brique d'argile Cycle de mise à feu: 53hr
Capacité de tir: 96% Carburant de combustion: gaz, pétrole naturel, charbon…
Taille du four: 4.6m, 4.9m, 6.9m
Mettre en évidence:

2023 Fourniture de tunnels en briques d'argile

,

2023 Fourniture de tunnels en briques d'argile

Usine de fabrication de briques d'argile entièrement automatique, projet de briques rouges en argile cuite au four, four tunnel

Conception de four tunnel pour briques d'argile par la société chinoise bbt, nouveau projet de fabrication de briques 2023



Conception de projet de four à tunnel de brique d'argile de la société 2023 de bbt de la Chine 0

Four tunnel pour briques d'argile

Le four tunnel est équipé d'un système d'évacuation des fumées, d'un système de recyclage, d'un système de récupération de la chaleur perdue, d'un système de refroidissement et d'un système d'équilibrage de la pression. Ce four présente les caractéristiques suivantes : grande section, rendement élevé, faible différence de température de section, bon effet de conservation de la chaleur. Parallèlement, le système de contrôle automatique du four est équipé pour garantir la stabilité des paramètres de chaleur de cuisson, ce qui assure la qualité de la cuisson.

Conception de projet de four à tunnel de brique d'argile de la société 2023 de bbt de la Chine 1

Système de four tunnel
La technologie choisit un four tunnel à plafond plat. Le four tunnel dispose d'un système complet de
évacuation des fumées, de refroidissement, de dégagement de chaleur, d'équilibrage de la pression sous le chariot du four, de fonctionnement et de test. La courbe de cuisson à l'intérieur du four sera plus raisonnable grâce à l'ajustement de ces systèmes.

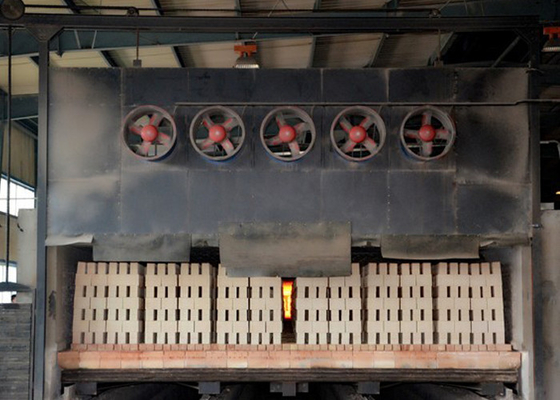

Il y a des portes d'entrée et de sortie aux deux extrémités du four tunnel. Du côté de l'entrée, il y a une salle préparatoire et une porte de coupure entre la salle préparatoire et la zone de jonction du four. Cela permet d'éviter efficacement l'entrée d'air froid et d'assurer le système de cuisson du four.

Conception de projet de four à tunnel de brique d'argile de la société 2023 de bbt de la Chine 2

Structure du four tunnel
La brique rouge est posée pour la zone de préchauffage et la zone de refroidissement où la température est inférieure à 200°C. Le reste de la partie, la zone de cuisson et la paroi la plus interne de la zone d'isolation adoptent une brique réfractaire en argile. Les briques isolantes en argile seront utilisées pour la pose de la zone isolante. Parallèlement, du feutre en tissu réfractaire (pour la partie relative de la courbe de température supérieure à 600 degrés Celsius) ou du feutre en laine de roche seront utilisés pour le rembourrage et des briques rouges seront posées sur le mur extérieur.
Structure du toit du four : Un espace de chariot de four est resté dans la zone de basse température des deux côtés, qui adopte une dalle supérieure en béton coulé. Pour les autres positions, une plaque en matériau argileux, une plaque de suspension par un palan sous une poutre en acier de type H par un produit coulé. Les deux côtés du corps de la paroi supportent le poids de la poutre principale. De la laine de coton à haute teneur en aluminium, du feutre fibro-réfractaire, du feutre en laine de roche, des panneaux en laine de roche sont placés sur la plaque de suspension réfractaire, qui composent une couche d'isolation complexe. La fissure entre la plaque supérieure sera impactée par la fibre d'aluminium à haute teneur. Un liant à haute température est rempli dans l'espace entre les plaques et est peint sur le dessus de la couche isolante, afin d'assurer l'insensibilité du matériau et la durabilité de la structure.

Conception de projet de four à tunnel de brique d'argile de la société 2023 de bbt de la Chine 3

Le four tunnel peut utiliser du charbon/gaz/pétrole comme combustible pour la cuisson des briques d'argile

Système de combustion entièrement automatique pour four tunnel à briques d'argile

Conception de projet de four à tunnel de brique d'argile de la société 2023 de bbt de la Chine 4

Machines d'alimentation en charbon pour four tunnel à briques d'argile / four Hoffman

Conception de projet de four à tunnel de brique d'argile de la société 2023 de bbt de la Chine 5

Four tunnel à briques d'argile en construction au Bangladesh

Conception de projet de four à tunnel de brique d'argile de la société 2023 de bbt de la Chine 6



Conception de projet de four à tunnel de brique d'argile de la société 2023 de bbt de la Chine 7



Conception de projet de four à tunnel de brique d'argile de la société 2023 de bbt de la Chine 8



Conception de projet de four à tunnel de brique d'argile de la société 2023 de bbt de la Chine 9



Conception de projet de four à tunnel de brique d'argile de la société 2023 de bbt de la Chine 10

Four tunnel à briques d'argile avec paramètres techniques :

Modèle de spécification Numéros Capacité de production (pièces/jour) Surface au sol requise Taille extérieure (m)
Four tunnel + séchoir Section de 2,5 m 50000 140×50m 110.8×4.3×2.34
8 canaux 61×9.6×1.5
Section de 3,6 m 80000~100000 170×65m 134.2×5.4×3.6
12 canaux 67.6×19.22×1.5
Section de 4,6 m 100000~120000 180×70m 143.5×6.4×3.33
14 canaux 65.5×25.24×3.285
Section de 6,9 m 150000~180000 200×120m 153.5×8.7×3.33
20 canaux 65.5×25.24×3.285



Conception de projet de four à tunnel de brique d'argile de la société 2023 de bbt de la Chine 11



Conception de projet de four à tunnel de brique d'argile de la société 2023 de bbt de la Chine 12
