Aperçu ProduitsClay Brick Tunnel Kiln

Machine de traînage PLC pour technologie de four à briques tunnel automatique

Je suis en ligne une discussion en ligne

Machine de traînage PLC pour technologie de four à briques tunnel automatique

Machine de traînage PLC pour technologie de four à briques tunnel automatique
Machine de traînage PLC pour technologie de four à briques tunnel automatique Machine de traînage PLC pour technologie de four à briques tunnel automatique Machine de traînage PLC pour technologie de four à briques tunnel automatique

Image Grand :  Machine de traînage PLC pour technologie de four à briques tunnel automatique

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: BBT
Certification: ISO9001
Conditions de paiement et expédition:
Quantité de commande min: 1 ensemble
Prix: Négociable
Détails d'emballage: Projet de brique d'équipement d'opération par l'expédition de mer de conteneur
Délai de livraison: 15-20days
Conditions de paiement: L/C, T/T
Capacité d'approvisionnement: 10 ensembles par mois

Machine de traînage PLC pour technologie de four à briques tunnel automatique

description de
Nom de l'article: Machine de dragger de chariot de four à briques d'argile Utilisation: projet de four de tunnel
Taille: Personnalisation Avantages: Contrôle automatique de PLC
Sécheuse: chambre plus sèche à une seule couche, un projet plus sec de tunnel Le four: usine de fours de tunnels
Mettre en évidence:

Technologie de four à briques tunnel automatique

,

Technologie de four à briques tunnel à contrôle PLC

,

Machine de traînage pour four tunnel

Machine de traction de chariot de four à briques d'argile pour usine de four tunnel

Équipement auxiliaire connexe au projet de four tunnel à briques Machine de traction de chariot de four à briques d'argile

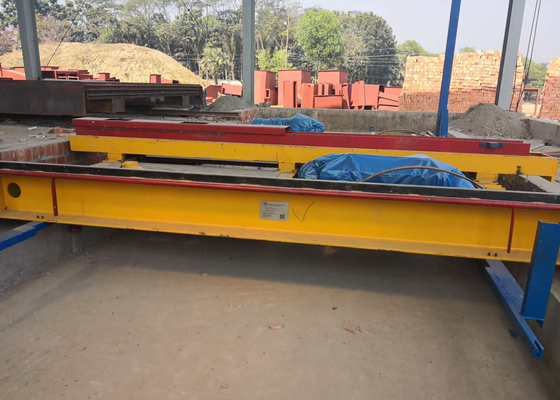

Pousseur hydraulique

Cet équipement est principalement appliqué à la section de cuisson du four tunnel, adopte une poussée par vérin hydraulique, pousse le chariot de four avec des briques séchées dans le four par vérin hydraulique. Son fonctionnement est fluide, l'arrêt est rapide et fiable.

Les chariots de four peuvent être poussés dans différentes voies ferrées par cette machine, et peuvent tirer le chariot de four vers le chariot de transfert automatiquement.

L'équipement présente des caractéristiques de fonctionnement flexible, de faible consommation et de haute efficacité, ce qui en fait l'un des équipements nécessaires de l'industrie de la brique.

Il peut être personnalisé en simple ou double vérin selon les besoins du client.

Modèle HP30
1. Puissance 30kw
2. Poids 2 800 kg
3. Dimension 4 810*950*750mm
4. Force de poussée maximale : 30t
5. Course maximale 2 000 mm
6. Pression de service 10Mpa
7. Pression maximale 12.5Mpa
8. Vitesse de poussée 0-2.4m/min

Machine de traînage PLC pour technologie de four à briques tunnel automatique 0

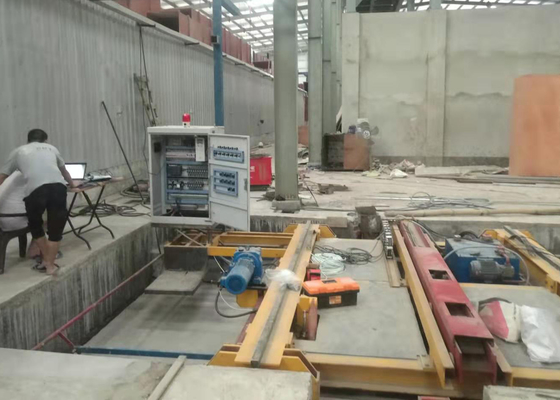

Stepper hydraulique

Cette machine est utilisée pour le processus de séchage ou de cuisson, qui est l'équipement clé pour pousser le chariot de four dans le séchoir pour sécher et le four pour cuire.

Cette machine est composée d'un système hydraulique, d'un mécanisme de poussée et d'un châssis.

Le système hydraulique est entraîné par la pompe à huile du moteur, l'huile hydraulique circule à travers le réservoir d'huile, la pompe à huile, la vanne d'inversion entre dans le vérin.

Le circuit d'huile fait que la tige de piston du vérin d'huile se déplace d'avant en arrière à travers la vanne de direction pour entraîner le mécanisme de poussée d'avant en arrière afin d'atteindre le but de pousser le chariot de four.

L'équipement présente les avantages de l'entraînement par chaîne et hydraulique, ce qui peut répondre aux exigences de positionnement rapide et précis du chariot de four par mécanique.

La méthode de régulation de vitesse avancée rend la vitesse de transposition du chariot de four double par rapport au stepper traditionnel.

Le stepper hydraulique est généralement installé dans la zone de la cour ou la ligne de décharge du chariot de four, et il est utilisé pour faire avancer le chariot de four selon la même longueur de pas, afin de faire fonctionner le chariot de four jusqu'à la position spécifiée pour la cour ou la tâche de décharge.

Modèle HP15

1. Puissance

11kw
2. Poids 1560kg
3. Dimension 9 480*550*530mm
4. Force de poussée maximale 12t
5. Course maximale 2 000 mm
6. Pression de service 10.4Mpa
7. Pression maximale 16Mpa
8. Vitesse de poussée 0-3m/min









Machine de traînage PLC pour technologie de four à briques tunnel automatique 1

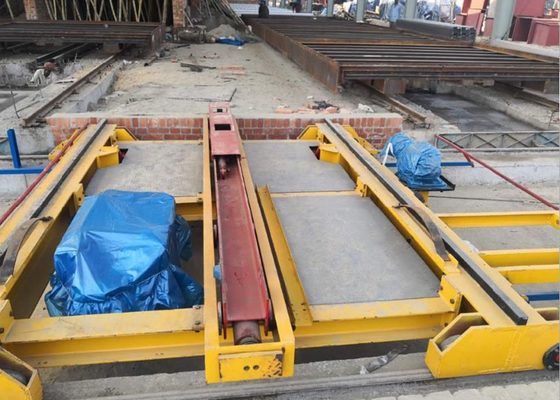

Chariot de transfert

Le chariot de transfert est l'équipement d'inversion et de traction pour connecter la section de moulage et la section de cuisson de la chaîne de production de briques et de tuiles. Ce chariot a les caractéristiques de traction et de force de poussée puissante. Le chariot peut s'arrêter, se positionner et se connecter avec précision après s'être déplacé rapidement, ce qui peut fonctionner lentement avec une conversion de fréquence lors du transport avec capacité, le chariot vide peut fonctionner rapidement avec une conversion de fréquence lors du retour.

Le moteur entraîne avec frein, facile à suivre. Le fonctionnement est fluide et durable. Le paquet de briques n'est pas facile à tomber, qui est équipé d'un treuil de type embrayage pour gagner du temps d'opération manuelle.

L'armoire de commande peut choisir le contrôle de fréquence, le chariot vide se déplace rapidement, le chariot lourd se déplace lentement, améliore l'efficacité de la transmission. Le positionnement hydraulique peut ajuster automatiquement le rail et empêcher les secousses, assurer le fonctionnement stable du chariot de four au chariot de transfert.



Modèle

TC-46420A
1. Puissance 2.2+1.5kw
2. Poids 4 360 kg
3. Dimension 5 800*4 140*1 135mm
4. Vitesse de déplacement du chariot de transfert 0-24m/min
5. Puissance de la partie déplacement 2.2kw
6. Force de poussée du pousseur hydraulique 1.5t
7. Vitesse de poussée du pousseur hydraulique 0-2.4m/min
8. Course du pousseur hydraulique 3 200 mm
9. Pression de service du système hydraulique 2.5mpa
10. Puissance de la station hydraulique 1.5kw

Machine de traînage PLC pour technologie de four à briques tunnel automatique 2

Séchoir à briques d'argile et four à briques d'équipements

Machine de traînage PLC pour technologie de four à briques tunnel automatique 3



Machine de traînage PLC pour technologie de four à briques tunnel automatique 4



Machine de traînage PLC pour technologie de four à briques tunnel automatique 5



Machine de traînage PLC pour technologie de four à briques tunnel automatique 6



Machine de traînage PLC pour technologie de four à briques tunnel automatique 7
