Aperçu ProduitsClay Brick Tunnel Kiln

Matériau argileux Système de combustion au gaz naturel pour fours de tunnels en blocs de briques

Je suis en ligne une discussion en ligne

Matériau argileux Système de combustion au gaz naturel pour fours de tunnels en blocs de briques

Matériau argileux Système de combustion au gaz naturel pour fours de tunnels en blocs de briques
Matériau argileux Système de combustion au gaz naturel pour fours de tunnels en blocs de briques

Image Grand :  Matériau argileux Système de combustion au gaz naturel pour fours de tunnels en blocs de briques

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: BBT
Certification: ISO9001:2008
Numéro de modèle: 3.6M 4.9m four de tunnel
Conditions de paiement et expédition:
Quantité de commande min: 1 série
Prix: Négociable
Détails d'emballage: équipements et machines pour les fours de tunnels par conteneurs transportés par mer
Délai de livraison: 30 jours
Conditions de paiement: L/C, T/T
Capacité d'approvisionnement: 10 ensembles de fours de tunnels par an

Matériau argileux Système de combustion au gaz naturel pour fours de tunnels en blocs de briques

description de
Nom de l'article: Projets de fours à gaz naturel à briques d'argile Matière première: L'argile, la boue, le sol, les cendres volantes
Type de brique: céramique solide creuse Séchage de brique: chambre plus sèche à une seule couche
Mise à feu de brique: fourneau à tunnels en briques
Mettre en évidence:

Tracé du tunnel de combustion au gaz naturel

,

Matériau argileux dessins de fours de tunnel

,

Des dessins de fours de tunnels en briques

Plans du projet de four tunnel en briques d'argile avec système de combustion au gaz naturel

Matériau argileux Système de combustion au gaz naturel pour fours de tunnels en blocs de briques 0



Four tunnel en briques d'argile avec système de combustion au charbon/combustible/mazout

Matériau argileux Système de combustion au gaz naturel pour fours de tunnels en blocs de briques 1

Projet de four à briques entièrement automatique BBT Conception de four tunnel à briques d'argile entièrement automatique avec chambre de séchage de BBT
Projet de four tunnel en briques d'argile rouge pour blocs pleins et creux en argile cuite

Matériau argileux Système de combustion au gaz naturel pour fours de tunnels en blocs de briques 2

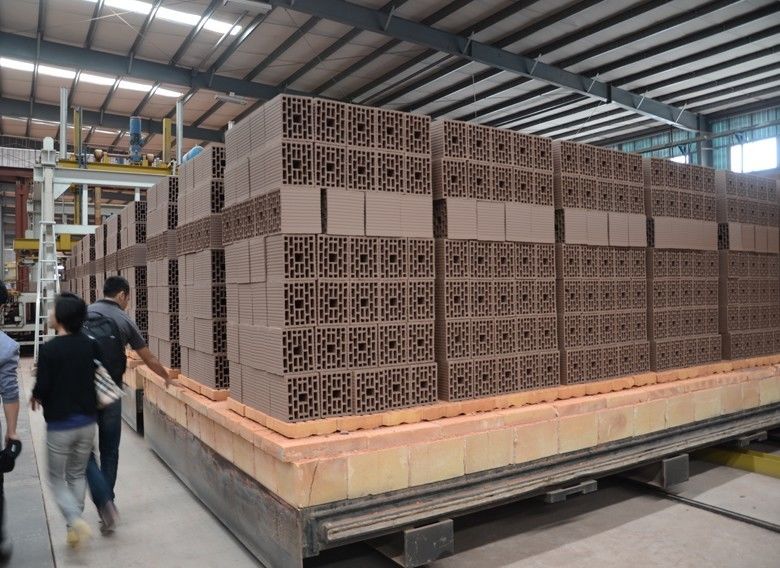

Four tunnel en briques d'argile

Le four tunnel dispose d'un système complet d'évacuation des fumées, de refroidissement, de libération de la chaleur résiduelle, d'équilibrage de la pression sous le chariot du four, d'un système de fonctionnement et de détection. La courbe de cuisson à l'intérieur du four sera plus raisonnable, le système de production plus coordonné grâce à l'ajustement de ces systèmes.

Du côté de l'entrée, il y a une salle de préparation et une porte de coupure entre la salle de préparation et la zone de préchauffage du four. Il y a des portes d'entrée et de sortie aux deux extrémités du four tunnel. Ainsi, il évite efficacement l'entrée d'air froid et garantit que le système de cuisson à l'intérieur n'est pas influencé par l'extérieur.

Matériau argileux Système de combustion au gaz naturel pour fours de tunnels en blocs de briques 3

Projet de four tunnel en briques d'argile

Fondation : Le four tunnel est avec une fondation en bandes. De bas en haut, dans l'ordre, il y a du béton simple, une poutre en béton armé (poutre de chemin de fer)/plaque (sous le mur du four).

Mur : La brique rouge est posée pour la zone de préchauffage et la zone de refroidissement où la température est inférieure à 200℃. Le reste adopte un mur combiné. Les briques réfractaires seront posées sur la zone de cuisson et la paroi interne de la zone isolante. Les briques isolantes en argile seront utilisées pour poser la zone isolante. Pendant ce temps, du feutre en tissu réfractaire (pour la partie relative de la courbe de température au-dessus de 600℃) ou du feutre en laine de roche sera utilisé pour le rembourrage et des briques rouges seront posées sur le mur extérieur.

Matériau argileux Système de combustion au gaz naturel pour fours de tunnels en blocs de briques 4

Matériau argileux Système de combustion au gaz naturel pour fours de tunnels en blocs de briques 5



Modèle de spécification Numéros Capacité de production (pièces/jour) Surface au sol requise Taille extérieure (m)
Four tunnel + Séchoir Section de 2,5 m 50000 140×50m 110,8×4,3×2,34
8 canaux 61×9,6×1,5
Section de 3,6 m 80000100000 170×65m 134,2×5,4×3,6
12 canaux 67,6×19,22×1,5
Section de 4,6 m 100000120000 180×70m 143,5×6,4×3,33
14 canaux 65,5×25,24×3,285
Section de 6,9 m 150000180000 200×120m 153,5×8,7×3,33
20 canaux 65,5×25,24×3,285

Matériau argileux Système de combustion au gaz naturel pour fours de tunnels en blocs de briques 6
